430_682639

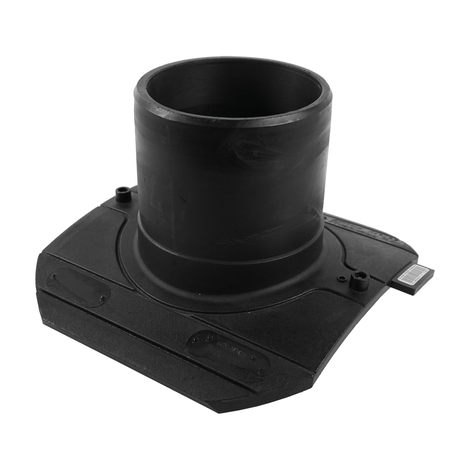

Siodła służące do wykonywania odejść na ciśnieniowych i bezciśnieniowych rurociągach PE. Zwarta konstrukcja składająca się z siodła z PE-HD z niezatopionym w tworzywie elementem grzewczym, w celu optymalnego przekazywania ciepła oraz króćca przyłączeniowego do montażu przy użyciu muf FRIALEN-MB/UB. Dopasowane do wszystkich średnic rur w podanym zakresie
Montowane za pomocą urządzenia dociskowego UNITOP (nr katal. 613385) i adaptor przejściowy (nr katal.. 613839). Nawiercanie rurociągu bezciśnieniowego za pomocą FWAB XL 160 (patrz FRIATOOLS nr katal.. 613838) dla ASA UNI.
Wypływki kontrolne dla wizualnej kontroli zgrzewu.
Systemy rur kanalizacyjnych są dobrami o wysokiej wartości, które muszą być utrzymywane przez długi czas. Rosnące wymagania stawiane publicznym sieciom kanalizacyjnym wymagają zastosowania materiałów, które spełniają te kryteria. Rury kanalizacyjne HDPE są od wielu lat szczelnie łączone za pomocą systemu kanalizacyjnego FRIAFIT HDPE, zabezpieczone przed tarciem i na wrastające korzenie Zakres zastosowania Siodła SA-UNI umożliwiają wygodne wykonanie przyłączy lub odpowietrzenia, zastępując tym samym kosztowne wykorzystanie trójników. Przyłączenie odejścia siodła do sieci przy użyciu muf FRIALEN MB lub UB. Instrukcja montażu Montaż siodła za pomocą urządzenia dociskowego UNITOP (patrz w sekcji FRIATOOLS). Urządzenie dociskowe UNITOP jest uniwersalnym narzędziem do montażu wszystkich dostępnych średnic siodeł SA-UNI. Należy się dokładnie zapoznać z instrukcją montażu i obsługi urządzenia UNITOP. Zgrzewanie rur przesyłowych oraz przyłączy domowych z PE-HD z zastosowaniem obejm siodłowych SA UNI systemu FRIALEN gwarantuje połączenie szczelne i wzdłużnie wytrzymałe Siodło i odejście należy wcześniej przygotować zgodnie z ogólnymi instrukcjami montażu (patrz instrukcje montażu dla złączek FRIALEN-XL). Należy również usunąć ze stref zgrzewu warstwę utlenioną i oczyścić część stykową rury. Nawiercanie rurociągu bezciśnieniowego za pomocą urządzenia FWAB XL. Należy przestrzegać instrukcji obsługi urządzeń FWAB XL/ FWAB ASA. Zgrzewanie i nawiercanie rurociągów ciśnieniowych możliwe przy wykorzystaniu specjalistycznego wyposażenia do nawiercania. Należy się kontaktować z naszym działem technicznym.
Zalety stosowania
siodeł SA-UNI:
Zwarta konstrukcja
Niezatopiona w tworzywie spirala grzewcza, w celu optymalnego przekazywania ciepła
Minimalna siła potrzebna do nawiercania
Równomierne bezwiórowe nawiercanie, aż do uzyskania maksymalnego przepływu
Bezwyciekowe nawiercanie możliwe dzięki elementowi odcinającemu
Wyjątkowo szerokie strefy zgrzewu
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
Możliwość wykonania próby ciśnienia przed nawierceniem rury za pomocą adaptera testowego (FWDPA SA)
Bezpiecznie osadzone kontakty sztyftowe
Łatwy i bezpieczny montaż za pomocą urządzenia dociskowego UNITOP
Wypływki kontrolne dla wizualnej kontroli zgrzewu
Trwałe oznaczenie partii
Pakowane oddzielnie dla ochrony przed zanieczyszczeniami
