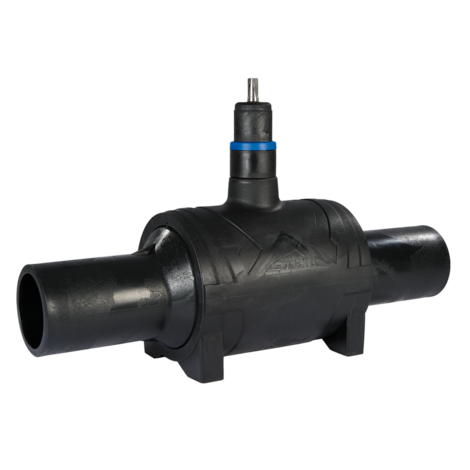

Armatura odcinająca z PE.

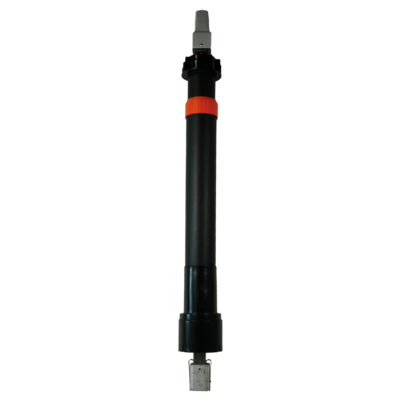

Armatura FRIALOC® umożliwia budowanie całkowicie zgrzewanego, jednorodnego rurociągu z PE. Dzięki zastosowaniu innowacyjnego systemu niezawodne zamknięcie przepływu następuje już po 9 wzgl. 14 obrotach, przy minimalnym nakładzie siły. Mechanizm obrotowy jest odporny na zużycie. System wewnętrznego przepłukiwania zapobiega tworzeniu się przestrzeni martwych i zastoju wody. Mała powierzchnia uszczelnieniaminimalizuje rozwój flory mikrobiologicznej. Prześwit przez armaturę jest taki sam jak prześwit przyłączonej rury SDR 11. Każdy egzemplarz armatury FRIALOC® poddawany jest kompleksowym testom na poprawne działaniei szczelność. Do obsługi armatury służy przedłużka teleskopowa FBS.Trzpień SW 19.
PE 100 SDR 11
Maksymalne ciśnienie robocze 16 bar (woda)
| Indeks | d | d2 | Opak. | Paleta | L | t | B | sw1 | H1 | H | Ilość obr. otwarty/zamknięty |
Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 616293 | 90 | 80 | 1 | 8 | 720 | 158 | 225 | 19 | 335 | 450 | 9 | 13,900 |
| 616294 | 110 | 80 | 1 | 8 | 720 | 164 | 225 | 19 | 335 | 450 | 9 | 14,200 |
| 616295 | 125 | 80 | 1 | 8 | 720 | 174 | 225 | 19 | 335 | 450 | 9 | 14,500 |
| 616296 | 160 | 80 | 1 | 2 | 1010 | 196 | 330 | 19 | 450 | 608 | 14 | 37,900 |
| 616297 | 180 | 80 | 1 | 2 | 1030 | 210 | 330 | 19 | 450 | 608 | 14 | 39,000 |
| 616453 | 200 | 80 | 1 | 2 | 1030 | 120 | 330 | 19 | 450 | 608 | 14 | 40,500 |
| 616298 | 225 | 80 | 1 | 2 | 1030 | 124 | 330 | 19 | 450 | 608 | 14 | 40,500 |
| 616438 | 250 | 80 | 1 | 2 | 1030 | 132 | 330 | 19 | 450 | 608 | 14 | 41,940 |
Rejestracja DVGWnr DW-6210BT0171. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie.
Zakres zastosowania/ aplikacja
FRIALOC ma zastosowanie jako armatura odcinająca w systemach przesyłania wody. Prześwit przez armaturę jest taki sam jak prześwit przyłączonej rury SDR11. Uruchamianie armatury ze skrzynki ulicznej za pomocą przedłużki FBS. Dzięki zastosowaniu innowacyjnego mechanizmu zamykania możliwe jest uruchomienie już po kilku obrotach przy niewielkim nakładzie siły.Więcej informacji zawiera strona 2 lub karta katalogowa przedłużki nr 63/07.
Wskazówki dotyczące użytkowania
Armatura odcinająca FRIALOC ACW wykonana z polietylenu umożliwia skonstruowanie całkowicie zgrzanego i jednorodnego systemu rurociągów z PE . Bez potrzeby stosowania dodatkowych uszczelnień, kształtek przejściowych czy mechanicznych połączeń. Połączenie jednorodne zapewnia szczelność i jest odporne na oddziaływanie sił wzdłużnych. Nie jest wymagana ochrona przed korozją. Armaturę odcinąjącą można również połączyć z istniejącym rurociągiem wykonanym z innego materiału, np za pomocą kołnierzy.
Należy przestrzegać wskazówek zawartych w odpowiednich intrukcjach montażu przeznaczonych do przyłączy domowych oraz rur przesyłowych o średnicy do d 225.
Zalety stosowania armatury FRIALOC:
FRIALOC umożliwia budowanie całkowicie zgrzanego i jednorodnego rurociągu z PE bez konieczności stosowania kołnierzy czy kształtek przejściowych
Zalety typowe dla PE: odporność na korozję i inkrustację
Innowacyjny mechanizm dwóch klap umożliwia niezawodne zakmnięcie zaworu w każdych warunkach roboczych
Napęd niskoszumowy: sprawdzowny w teście 2 500 dynamicznych cykli próbnych
Higiena: brak stagnacji wody, zminimalizowana powierzchnia uszczelnienia
Elementy metalowe odporne na korozję
Znacznie lżejsza konstrukcja w porównaniu z armaturą metalową
Specjalny kształt do szczelnego i odpornego na zabrudzenia połączenia z osłoną przedłużki FBS
Niskie siły rozruchowe, płynne uruchamianie nawet w przypadku różnicy ciśnień
Kilka obrótów do zmiany pozycji otwarty/zamknięty
Dobra przepustowość dzięki brakom przewężenia średnicy wewnętrznej
Stabilna podstawa dzięki dużej powierzchni podparcia
Długie końcówki dla średnic d 90 - d 180 umożliwiająjące powtórne zgrzanie, można skrócić dla uzyskania bardziej zwartej konstrukcji.
Każdy egzemplarz podlega ścisłej kontroli po zmontowaniu w fabryce
Dane produkcyjne są przechowywane, archiwizowane i mogą być udokumentowane za pomocą kodu kreskowego traceability
