DIMV
ZŁĄCZKI PRZEJŚCIOWE

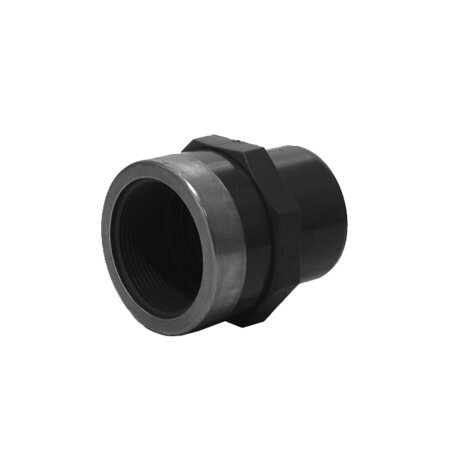

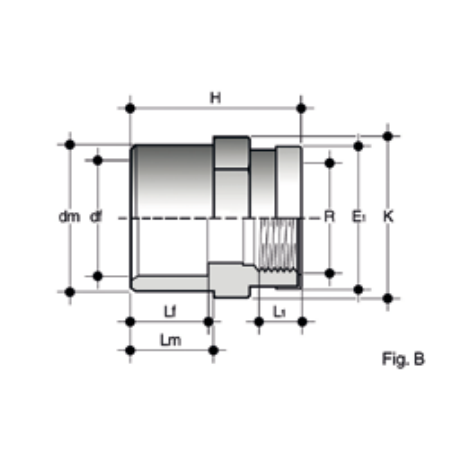

Złączka mufowo-nyplowa do klejenia GW BSP z pierścieniem wzmacniającym ze stali nierdzewnej (fig. B)
System złączek zaprojektowanych do przesyłu cieczy pod ciśnieniem, łączonych za pomocą gwintów oraz klejenia przy użyciu odpowiedniego kleju i czyściwa.
| Indeks | - | Wymiar | Kategoria produktu | System | Materiał | dm x df x R | PN | E | E1 | H | K | L1 | Lf | Lm | Masa g/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIMV020016012 | - | - | System PVC-U | System PVC-U | PVC-U | 20 x 16 x 1/2" | 16 | - | 29,5 | 40 | 30 | 15 | 14 | 16 | 21 |
| DIMV025020034 | - | - | System PVC-U | System PVC-U | PVC-U | 25 x 20 x 3/4" | 16 | - | 36 | 46 | 36 | 16,3 | 16 | 19 | 34 |
| DIMV032025100 | - | - | System PVC-U | System PVC-U | PVC-U | 32 x 25 x 1" | 16 | - | 44 | 52 | 46 | 19,1 | 19 | 22 | 58 |
| DIMV040032114 | - | - | System PVC-U | System PVC-U | PVC-U | 40 x 32 x 1"1/4 | 16 | - | 55 | 63 | 54 | 21,4 | 22 | 26 | 85 |
| DIMV050040112 | - | - | System PVC-U | System PVC-U | PVC-U | 50 x 40 x 1"1/2 | 16 | - | 62 | 73 | 65 | 21,4 | 26 | 31 | 141 |
| DIMV063050200 | - | - | System PVC-U | System PVC-U | PVC-U | 63 x 50 x 2" | 16 | - | 77 | 87 | 80 | 25,7 | 31 | 38 | 212 |
| DIMV075063200 | - | - | System PVC-U | System PVC-U | PVC-U | 75 x 63 x 2" | 16 | - | 77 | 77 | 76 | 25,7 | 38 | 44 | 202 |
