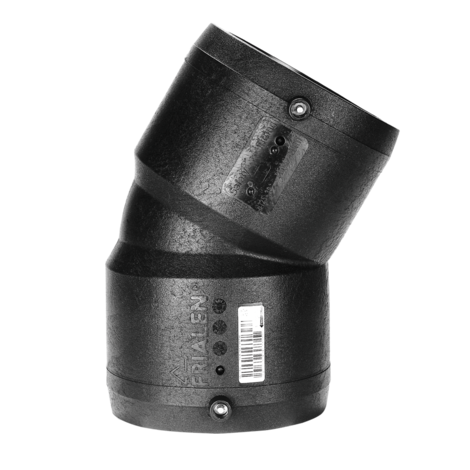

Kolana 30°
Niezatopiona w tworzywie spirala grzewcza, w celu optymalizacji przekazywania ciepła, duże głębokości wsuwu, wyjątkowo szerokie strefy zgrzewu jak również zapobiegające wypływaniu stopionego materiału zimne strefy na brzegach i w środku kolana.Możliwość zgrzewania bez stosowania uchwytów trzymających rury.
PE 100 SDR 11
Maksymalne ciśnienie robocze 16 bar (woda) / 10 bar (gaz)
| Indeks | d | Opak. | Paleta | D | L | t | z | h | B | Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|---|
| 615272 | 90 | 8 | 144 | 115 | 224 | 72 | 24 | 43 | 123 | 0,780 |
| 615273 | 110 | 6 | 108 | 142 | 252 | 83 | 27 | 47 | 157 | 1,260 |
| 615274 | 125 | 4 | 72 | 158 | 270 | 85 | 30 | 51 | 162 | 1,650 |
| 615340 | 160 | 5 | 40 | 199 | 350 | 96 | 40 | 59 | 198 | 3,890 |
| 616261 | 180 | 3 | 24 | 229 | 390 | 101 | 79 | 57 | 234 | 5,000 |
| 616262 | 200 | 1 | 18 | 254 | 412 | 106 | 84 | 54 | 256 | 6,310 |
| 616263 | 225 | 1 | 18 | 281 | 456 | 123 | 86 | 64 | 282 | 8,220 |
Złączki elektrooporowe FRIALEN mogą być zgrzewane z rurami o SDR 11 do 17.6. Minimalna grubość ścianki smin ≥ 3 mm. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie. Rejestracja DVGW-nr.. DV-8606AU2249
Zakres zastosowania
Kolano 30° FRIALEN ma zastosowanie wszędzie tam gdzie konieczne jest zmiana kierunku położenia rurociągu PE-HD.
Instrukcja montażu
Zgrzewanie końców rur przy użyciu kolan W30° systemu FRIALEN gwarantuje połączenie szczelne i wzdłużnie wytrzymałe.
Końce rur przeznaczone do zgrzewania powinny być odpowiednio przygotowane zgodnie z ogólnymi instrukcjami montażu (patrz „Instrukcje montażu kształtek FRIALEN przeznaczonych do przyłączy domowych oraz rur przesyłowych o średnicy do d 225”). Przygotowanie do zgrzewania obejmuje usunięcie warstwy utlenionej i oczyszczenie końców rur.
Zalety stosowania kolan W30°:
Duże głębokości wsuwu dla dobrego podtrzymania rury (przeznaczone do montażu bez uchwytów)
Wyjątkowo szerokie strefy zgrzewu
Doskonała stabilność dzięki dużej grubości ścianek
Stefy zimne na brzegach i w środkowej części złączki
Niezatopiona w tworzywie spirala grzewcza zapewnia bezpośrednie doprowadzenie ciepła do powierzchni rury
Wąskie szczeliny poobwodowe dla uzyskania optymalnego docisku w strefie zgrzewania
Bezpiecznie osadzone kontakty sztyftowe
Wypływki kontrolne dla wizualnej kontroli zgrzewu
Trwałe oznaczenie partii
Pakowane oddzielnie dla ochrony przed zanieczyszczeniami
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
