Przejścia PE-HD/stal z gwintem zewnętrznym

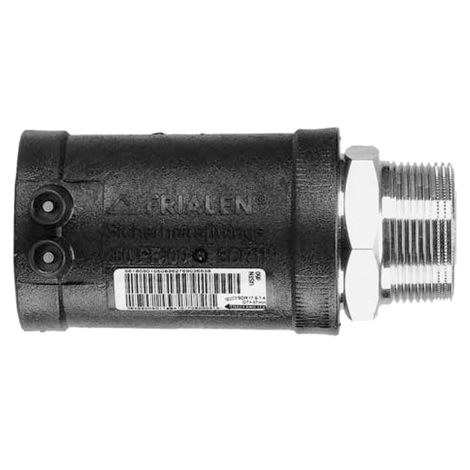

Zwarta konstrukcja. Strona z PE-HD z niezatopioną w tworzywie spiralą grzewczą, w celu optymalizacji przekazywania ciepła, duża głębokość wsuwu, szeroka strefa zgrzewu jak również zapobiegająca wypływaniu stopionego materiału zimna strefa na brzegu i w obszarze przejścia. Możliwość zgrzewania bez stosowania uchwytów trzymających rury. Część stalowa trwale osadzona w PE-HD. Samouszczelniająca, opatentowana geometria uszczelnienia bez uszczelki elastomerowej. Do stosowania w gazownictwie.
Inne wymiary gwintów na zapytanie
PE 100 SDR 11
Maksymalne ciśnienie robocze 5 bar (gaz)

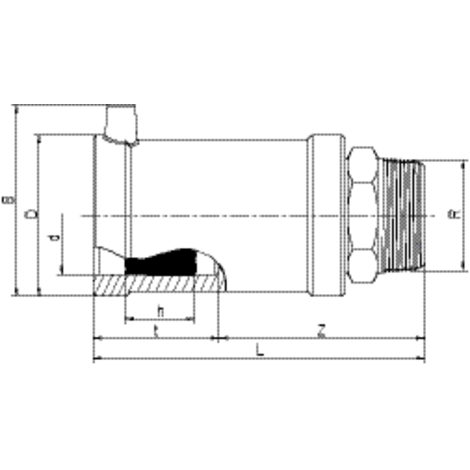

| Indeks | d | Opak. | Paleta | D | R | L | t | z | h | B | Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 612580 | 32 | 20 | 1080 | 47 | 1" | 119 | 42 | 77 | 24 | 61 | 0,350 |
| 612582 | 40 | 20 | 800 | 58 | 1 1/4" | 131 | 46 | 86 | 30 | 70 | 0,530 |
| 612584 | 50 | 15 | 600 | 70 | 1 1/2" | 146 | 53 | 93 | 30 | 80 | 0,700 |
| 612586 | 63 | 10 | 400 | 84 | 2" | 152 | 53 | 99 | 35 | 94 | 1,040 |
Inne wymiary gwintów na zapytanie
Złączki elektrooporowe FRIALEN mogą być zgrzewane z rurami o SDR 11 do 17.6, minimalna grubość ścianki s min ≥ 3 mm. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie. Rejestracja DVGW nr. DV-7501AU2256
Zakres zastosowania
Przejścia USTN systemu FRIALEN umożliwiają połączenie rury stalowej z gwintem zewnętrznym z rurą PE-HD. Mufa FRIALEN stanowi integralną część przejścia.
Instrukcja montażu
Gwintowany element musi być blokowany kluczem, aby zapobiec jego przekręceniu w elemencie HD-PE. Zgrzewanie części przejścia FRIALEN wykonanej z PE-HD gwarantuje połączenie szczelne i wzdłużnie wytrzymałe. Montaż zarówno części stalowej jak i wykonanej z PE-HD powinien przebiegać zgodnie z ogólnymi instrukcjami montażu (patrz „Złączki przejściowe gwintowane” w „Instrukcji montażu” dla „Kształtek FRIALEN przeznaczonych do przyłączy domowych oraz rur przesyłowych o średnicy do d 225”) To przygotowanie obejmuje usunięcie warstwy utlenionej i oczyszczenie końców rur.
Zalety stosowania przejść USTN:
Zwarta konstrukcja
Część z PE-HD z niezatopioną w tworzywie spiralą grzewczą, w celu optymalizacji przekazywania ciepła
Zimne strefy na brzegu, aby zapobiec wypływaniu stopionego materiału
Niewymagane uchwyty trzymające rury
Duża głębokość wsuwu, wyjątkowo szerokie strefy zgrzewu
Część stalowa trwale i nieruchomo osadzona w PE-HD
Samouszczelniająca, opatentowana geometria uszczelnienia bez uszczelki elastomerowej
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
