SAFL

Obejmy siodłowe z odejściem kołnierzowym

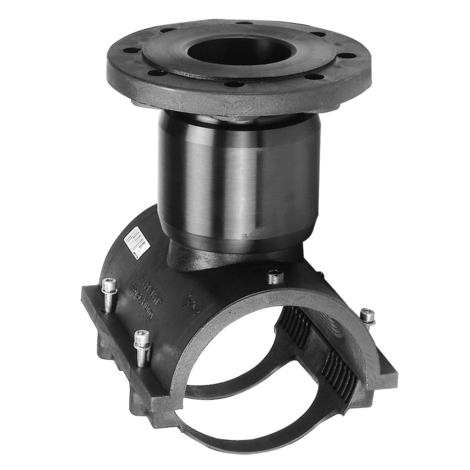

Zwarta konstrukcja z PE-HD. Fabrycznie zmontowana kombinacja składająca się z obejmy siodłowej FRIALEN®, mufy elektrooporowej oraz połączenia kołnierzowego FL (kołnierz stały). Siodełko z niezatopioną w tworzywie spiralą grzewczą w celu optymalnego przekazywania ciepła. Nawiercanie w stanie bezciśnieniowym lub w połączeniu z dodatkową armaturą odcinającą, pod ciśnieniem przy użyciu dostępnych w handlu narzędzi (zalecamy urządzenia firmy Hütz & Baumgarten). Zalecamy stosowanie uszczelek elastomerowych z wkładką stalową.

Konieczne jest zastosowanie dodatkowych podkładek.

W przypadku przewiercania pod ciśnieniem roboczym prosimy o kontakt.

Wróć do listy produktów Karta produktu

PE 100 SDR 11

Maximum working pressure 16 bar (water)/10 bar (gaz)

Indeks	d₁	Opak.	Paleta	D	B	dk	Z	H	b	Nawierc. Ø d_a	Masa kg/szt.
616016	110	3	54	204	165	16,5	180	296	25	65	3,710
616017	125	2	36	204	185	16,5	180	311	25	65	3,940
616018	160	2	36	204	217	16,5	180	346	25	65	4,320
616019	180	2	36	204	241	16,5	180	366	25	65	4,610
616020	225	2	16	204	286	16,5	180	411	25	65	4,720
616022	160	2	36	224	217	16,5	180	346	27	84	5,270
616024	225	2	16	224	286	16,5	180	411	27	84	5,640

Złączki elektrooporowe FRIALEN mogą być zgrzewane z rurami o SDR 11 - 17.6. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie. Rejestracja DVGW-nr: DV-8606AU2249

Zakres zastosowania

Obejmy siodłowe z odejściem kołnierzowym SAFL systemu FRIALEN umożliwiają połączenie armatury kołnierzowej z hydrantami do PN16.

Instrukcja montażu

Siodła SAFL są montowane i zgrzewane na sieciach PE-HD. Nawiercanie na sieci PE-HD może odbywać się:

w stanie bezciśnieniowym

pod ciśnieniem z zastosowanie dodatkowej armatury odcinającej od strony kołnierza

przy użyciu dostępnych w handlu narzędzi. Zalecamy urządzenia Hütz + Baumgarten.

Zgrzewanie rur przesyłowych oraz przyłączy domowych z PE-HD z zastosowaniem obejm siodłowych SAFL systemu FRIALEN gwarantuje połączenie szczelne i wzdłużnie wytrzymałe. Siodło oraz rurę PE-HD należy wcześniej przygotować zgodnie z ogólnymi instrukcjami montażu (patrz Instrukcje montażu dla „Złączek elektrooporowych FRIALEN przeznaczonych do przyłączy domowych oraz rur przesyłowych o średnicach do d 225”). Przygotowanie obejmuje również usunięcie warstwy utlenionej.

Wymiary kołnierza zgodne z PN EN 1092-1. Wymagane są dodatkowe podkładki.

All standard profile and flat gaskets can be used. Dopuszczalne jest zastosowanie standardowych profili uszczelnień. Należy przestrzegać momentów obrotowych zalecanych przez producenta uszczelnień. Zalecamy uszczelnienia typu G-S.

Zalety stosowania obejm siodłowych z odejściem kołnierzowym SAFL:

Zwarta konstrukcja z PE-HD

Połączenie kołnierzowe jest fabrycznie zmontowane z siodłem i razem stanowią jeden element. Tworzą jednorodną całość

Fabrycznie zmontowana kombinacja składająca się z obejmy siodłowej FRIALEN, mufy elektrooporowej oraz połączenia kołnierzowego stałego

Gładkie połączenie bez wypływki połączeniowej pomiędzy siodłem SA a połączeniem kołnierzowym EFL, optymalny przepływ

Konstrukcja kołnierza zapobiega dobrze znanemu zjawisku płynięcia PE-HD na zimnoP>

Solidna konstrukcja, trwałe połączenie kołnierza zapobiega rozerwaniu

Niewielka długość umożliwia instalację w pionie jak i w poziomie

Doskonała stabilność dzięki dużej grubości ścianeks

Niezwykle oszczędne rozwiązanie

Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
