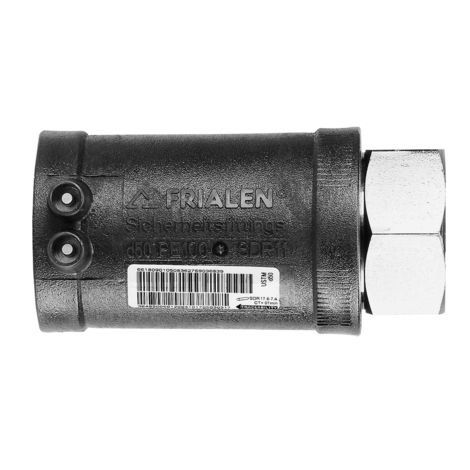

Przejścia PE-HD/stal z gwintem wewnętrznym
Zwarta konstrukcja. Strona z PE-HD z niezatopioną w tworzywie spiralą grzewczą, w celu optymalizacji przekazywania ciepła, duża głębokość wsuwu, szeroka strefa zgrzewu jak również zapobiegająca wypływaniu stopionego materiału zimna strefa na brzegu i w obszarze przejścia. Możliwość zgrzewania bez stosowania uchwytów trzymających rury. Część stalowa trwale osadzona w PE-HD. Samouszczelniająca, opatentowana geometria uszczelnienia bez uszczelki elastomerowej. Do stosowania w gazownictwie.
Inne wymiary gwintów na zapytanie
PE 100 SDR 11
Maksymalne ciśnienie robocze 5 bar (gaz)
| Indeks | d | Rp | Opak. | Paleta | D | t | z | h | B | Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|---|
| 612570 | 32 | 1" | 20 | 1080 | 47 | 42 | 49 | 24 | 61 | 0,350 |
| 612572 | 40 | 1 1/4" | 20 | 800 | 58 | 46 | 53 | 30 | 70 | 0,510 |
| 612574 | 50 | 1 1/2" | 15 | 600 | 70 | 53 | 60 | 30 | 80 | 0,650 |
| 612576 | 63 | 2" | 10 | 400 | 84 | 53 | 61 | 35 | 94 | 1,020 |
Inne wymiary gwintów na zapytanie
Złączki elektrooporowe FRIALEN mogą być zgrzewane z rurami o SDR 11 do 17.6, minimalna grubość ścianki s min ≥ 3 mm. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie. Rejestracja DVGW nr. DV-7501AU2256
Zakres zastosowania
Przejścia USTM systemu FRIALEN umożliwiają przejście z rury stalowej z gwintem zewnętrznym na rurę PE-HD. Mufa FRIALEN stanowi integralną część przejścia.P>
Instrukcja montażu
Zalety stosowania przejść USTM:
Zwarta konstrukcja
Część z PE-HD z niezatopioną w tworzywie spiralą grzewczą, w celu optymalizacji przekazywania ciepła
Zimne strefy na brzegu, aby zapobiec wypływaniu stopionego materiału
Niewymagane uchwyty trzymające rury
Duża głębokość wsuwu, wyjątkowo szerokie strefy zgrzewu
Część stalowa trwale i nieruchomo osadzona w PE-HD
Samouszczelniająca, opatentowana geometria uszczelnienia bez uszczelki elastomerowej
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
