Siodła do balonowania Top-Loading
Dopasowane do wszystkich średnic rur w podanym zakresie. Mocowane przy użyciu urządzenia dociskowego FRIATOP (patrz zakładka FRIATOOLS nr katalog. 613350).

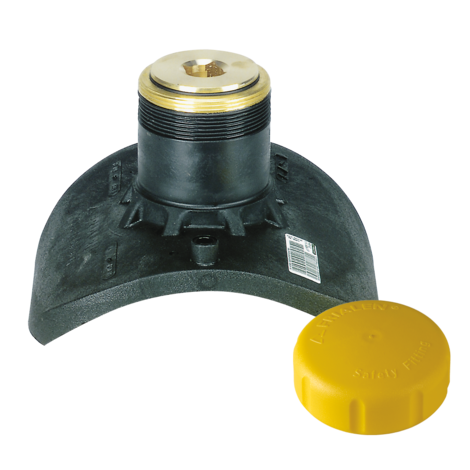

Zwarta konstrukcja do montażu dostępnych w handlu urządzeń do balonowania. Siodełko z PE-HD z niezatopionym w tworzywie elementem grzewczym, w celu optymalizacji przekazywania ciepła. Mosiężny gwint wew. i zewn. trwale osadzony w PE-HD i zabezpieczony przed przekręcaniem. W komplecie zaślepka mosiężna z gniazdem kwadratowym. Dodatkowe zabezpieczenie przez nakręcenie dołączonej nakrętki lub przez zgrzanie zaślepki FRIALEN - SPAK.
Zakres średnic d 250-d 560 zgrzewany przy użyciu metody Top-Loading. Proszę zwrócić uwagę na maksymalną dopuszczalną grubość ścianki rur PE, do nawiercania w zakresie średnic > d 315 - d 560.
W razie potrzeby należy skontaktować się z producentem sprzętu do nawiercania. Zwracać uwagę na wytyczne producenta siodeł do balonowania.
PE 100 SDR 11
Maksymalne ciśnienie robocze 16 bar (woda)/10 bar (gaz)
| Indeks | d1 | Rp | Opak. | Paleta | R | t | B | SW | Nawierc. Ø da |
Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|---|
| 615395 | 250-355 (560) | 2" | 18 | 144 | 2 1/2" | 24 | 200 | 19 | 56,5 | 1,360 |
Złączki elektrooporowe FRIALEN mogą być zgrzewane z rurami SDR 11 do 17.6. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie. Rejestracja DVGW nr: DV-8611AU2250
1) d1 do d 560. Proszę zwracać uwagę na wytyczne producenta balonów zaporowych.
Zakres zastosowania
Obejma siodłowa do balonowania SPA-TL nadaje się do montażu z każdą dostępną w handlu armaturą odcinającą.
Instrukcja montażu

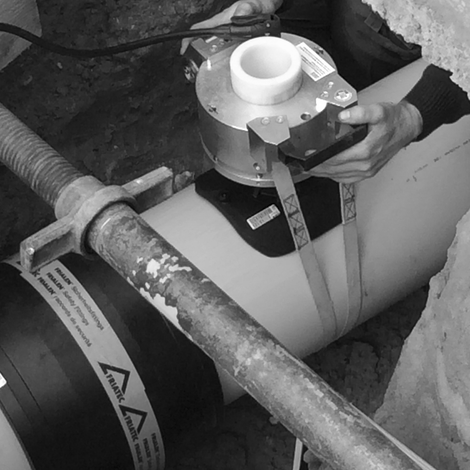

Siodło należy montować na rurze przy użyciu urządzenia dociskowego FRIATOP (patrz sekcja “Wyposażenie techniczne”). Należy również zapoznać się z instrukcją obsługi urządzenia dociskowego FRIATOP (Top-Loading).
Zgrzewanie rur przesyłowych PE-HD z zastosowaniem obejm siodłowych SPA TL systemu FRIALEN, gwarantuje połączenie szczelne i wzdłużnie wytrzymałe.
Rurę i siodło należy wcześniej przygotować zgodnie z ogólnymi instrukcjami montażu (patrz “Instrukcje montażu kształtek FRIALEN przeznaczonych do dużych średnic rur oraz układania rur metodą reliningu”). Przygotowanie do zgrzewania obejmuje usunięcie warstwy utlenionej ze stref zgrzewu i oczyszczenie części stykowej rury.
Zalety stosowania obejm siodłowych do balonowania SPA-TL:
Zwarta konstrukcja
Siodło z PE-HD z niezatopioną w tworzywie spiralą grzewczą w celu optymalnego przekazywania ciepła
Zwarta konstrukcja dopasowana do montażu z dostępnymi w handlu urządzeniami do balonowania
Mosiężny gwint trwale osadzony w PE-HD i zabezpieczony przed przekręcaniem
W komplecie zaślepka mosiężna z gniazdem kwadratowym
Dodatkowe zabezpieczenie poprzez zgrzanie zaślepki FRIALEN SPAK
Siodła SPA-TL mogą być stosowane również do dużych średnic rur z PE-HD d 250-315 (560). Takie rozwiązanie jest dodatkowo bardziej ekonomiczne, ze względu na oszczędność materiału i obniżenie kosztów magazynowania, zarówno u producenta, jak i dystrybutorów.
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability).
