Siodła SA UNI
Siodła służące do wykonywania odejść na ciśnieniowych i bezciśnieniowych rurociągach PE. Zwarta konstrukcja składająca się z siodła z PE-HD z niezatopionym w tworzywie elementem grzewczym, w celu optymalnego przekazywania ciepła oraz króćca przyłączeniowego do montażu przy użyciu muf FRIALEN®-MB/UB. Dopasowane do wszystkich średnic rur w podanym zakresie.
Montowane za pomocą urządzenia dociskowego UNITOP (patrz zakładka FRIATOOLS nr katalog. 613385).
Nawiercanie rurociągu bezciśnieniowego za pomocą FWAB XL (patrz zakładka FRIATOOLS).
Możliwość wykonania próby ciśnienia siodła przed wykonaniem nawiertu za pomocą zintegrowanej z siodłem dyszy oraz adaptera FWDPA dla SA-UNI (patrz zakładka FRIATOOLS nr katalog. 613596).
W przypadku przewiercania pod ciśnieniem roboczym prosimy o kontakt.
PE 100 SDR 11
Maksymalne ciśnienie robocze 16 bar (woda)/10 bar (gaz)
| Indeks | d1 | d2 | Opak. | Paleta | t | B1 | Nawierc. Ø da |
Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|
| 616553 | 250-280 | 90 | 5 | 40 | 79 | 260 | 65 | 1,420 |
| 616554 | 250-280 | 110 | 5 | 40 | 82 | 260 | 84 | 1,590 |
| 616555 | 250-280 | 125 | 5 | 40 | 87 | 260 | 95 | 1,760 |
| 616556 | 250-280 | 160 | 5 | 40 | 98 | 260 | 123 | 2,210 |
| 616557 | 315-400 | 90 | 5 | 40 | 79 | 280 | 65 | 1,430 |
| 616558 | 315-400 | 110 | 5 | 40 | 82 | 280 | 84 | 1,600 |
| 616559 | 315-400 | 125 | 5 | 40 | 87 | 280 | 95 | 1,750 |
| 616560 | 315-400 | 160 | 5 | 40 | 98 | 280 | 123 | 2,220 |
| 616561 | 450-900 | 90 | 5 | 40 | 79 | 307 | 65 | 1,390 |
| 616562 | 450-900 | 110 | 5 | 40 | 82 | 307 | 84 | 1,550 |
| 616563 | 450-900 | 125 | 5 | 40 | 87 | 307 | 95 | 1,710 |
| 616564 | 450-900 | 160 | 5 | 40 | 98 | 307 | 123 | 2,160 |
| 617224 | 315-355 | 225 | 5 | 40 | 164 | 363 | 172 | 2,210 |
| 617225 | 315-355 | 250 | 5 | 40 | 164 | 363 | 187 | 2,210 |
| 617226 | 400-450 | 225 | 5 | 40 | 164 | 403 | 172 | 2,210 |
| 617227 | 400-450 | 250 | 5 | 40 | 164 | 403 | 187 | 2,210 |
| 617228 | 500-560 | 225 | 5 | 40 | 164 | 429 | 172 | 2,210 |
| 617229 | 500-560 | 250 | 5 | 40 | 164 | 429 | 187 | 2,210 |
| 617230 | 710-900 | 225 | 5 | 40 | 164 | 444 | 172 | 2,210 |
| 617231 | 710-900 | 250 | 5 | 40 | 164 | 444 | 187 | 2,210 |
| 617232 | 1000-1200 | 225 | 5 | 40 | 164 | 450 | 172 | 2,210 |
| 617233 | 1000-1200 | 250 | 5 | 40 | 164 | 450 | 187 | 2,210 |
Nadaje się również do wszystkich wymiarów specjalnych w zastosowaniach reliningowych. Dla wymiarów pośrednich w zakresie średnic d 280 - < d 315, proszę używać SA UNI d 250 - 280.
Złączki elektrooporowe FRIALEN mogą być zgrzewane z rurami o SDR 11 - 26. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie.
Rejestracja DVGW-Nr: DV-8611AU2250
Zakres zastosowania
Siodła SA-UNI umożliwiają wygodne wykonanie przyłączy lub odpowietrzenia, zastępując tym samym kosztowne wykorzystanie trójników. Przyłączenie odejścia siodła do sieci przy użyciu muf FRIALEN MB lub UB.
Instrukcja montażu
Montaż siodła za pomocą urządzenia dociskowego UNITOP (patrz w sekcji FRIATOOLS). Urządzenie dociskowe UNITOP jest uniwersalnym narzędziem do montażu wszystkich dostępnych średnic siodeł SA-UNI. Należy się dokładnie zapoznać z instrukcją montażu i obsługi urządzenia UNITOP.
Zgrzewanie rur przesyłowych oraz przyłączy domowych z PE-HD z zastosowaniem obejm siodłowych SA UNI systemu FRIALEN gwarantuje połączenie szczelne i wzdłużnie wytrzymałe
Siodło i odejście należy wcześniej przygotować zgodnie z ogólnymi instrukcjami montażu (patrz instrukcje montażu dla złączek FRIALEN-XL). Należy również usunąć ze stref zgrzewu warstwę utlenioną i oczyścić część stykową rury.

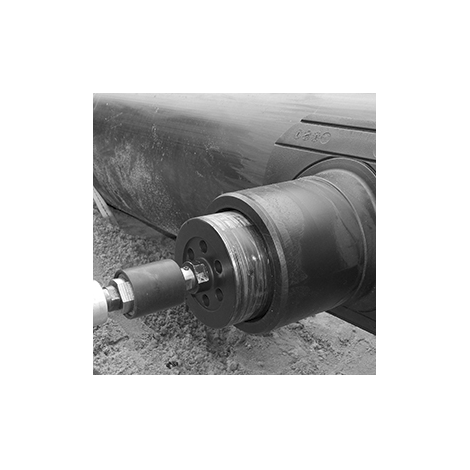

Nawiercanie rurociągu bezciśnieniowego za pomocą
urządzenia FWAB XL. Należy przestrzegać instrukcji obsługi urządzeń FWAB XL/ FWAB ASA. Zgrzewanie i nawiercanie rurociągów ciśnieniowych możliwe przy wykorzystaniu specjalistycznego wyposażenia do nawiercania. Należy się kontaktować z naszym działem technicznym.
Zalety stosowania
siodeł SA-UNI:
Zwarta konstrukcja
Niezatopiona w tworzywie spirala grzewcza, w celu optymalnego przekazywania ciepła
Minimalna siła potrzebna do nawiercania
Równomierne bezwiórowe nawiercanie, aż do uzyskania maksymalnego przepływu
Bezwyciekowe nawiercanie możliwe dzięki elementowi odcinającemu
Wyjątkowo szerokie strefy zgrzewu
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)

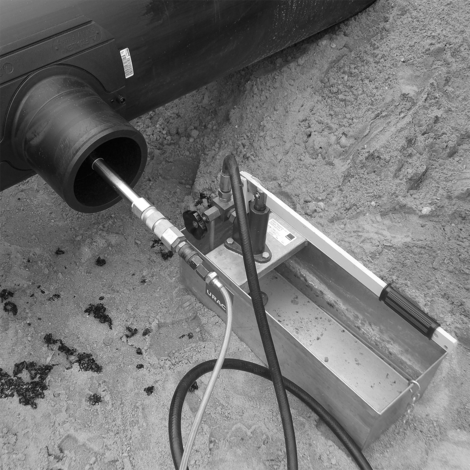

Możliwość wykonania próby ciśnienia przed nawierceniem rury za pomocą adaptera testowego (FWDPA SA)
Bezpiecznie osadzone kontakty sztyftowe
Łatwy i bezpieczny montaż za pomocą urządzenia dociskowego UNITOP
Wypływki kontrolne dla wizualnej kontroli zgrzewu
Trwałe oznaczenie partii
Pakowane oddzielnie dla ochrony przed zanieczyszczeniami
