TA SDR 11

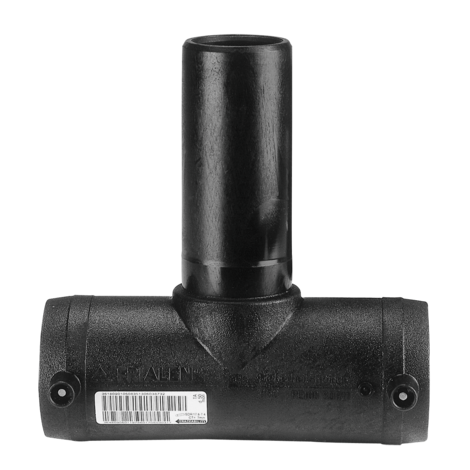

Trójniki elektrooporowe z ekstra długim odejściem

Prosty przelot z niezatopioną w tworzywie spiralą grzewczą, w celu optymalizacji przekazywania ciepła, duże głębokości wsuwu, wyjątkowo szerokie strefy zgrzewu jak również zapobiegające wypływaniu stopionego materiału zimne strefy na brzegach i w środku trójnika. Możliwość zgrzewania bez stosowania uchwytów trzymających rury. Wydłużone odejście umożliwia odcięcie jego części (np. w przypadku niewłaściwego zgrzania mufy) i ponowne zgrzanie mufy.

Wróć do listy produktów Karta produktu

Indeks	d	Opak.	Paleta	D	L₁	t	t₁	z	h	B	Masa kg/szt.
616685	20/20	200	3200	29	95	31	45	8	17	42	0,040
616338	25/25	50	900	36	110	41	66	13	19	54	0,080
615719	32/32	35	630	44	131	39	80	19	22	61	0,120
615720	40/40	20	360	53	151	43	88	30	25	70	0,210
615721	50/50	10	180	67	186	49	110	38	29	80	0,360
615722	63/63	10	180	81	203	56	125	42	33	94	0,530

Trójniki elektrooporowe z ekstra długim odejściem

Indeks	d	Opak.	Paleta	D	L₁	t	t₁	z	h	B	Masa kg/szt.
616677	90/90	12	96	116	219	79	79	61	43	126	1,250
616680	110/110	6	48	141	247	82	82	73	48	148	1,950
616684	160/160	3	24	203	326	98	98	97	45	205	4,950
617175	180/180	2	16	223	389	105	87	143	49,9	228	8,120
617179	200/200	1	8	247	425	112	112	158	50,3	250	10,720
617183	225/225	1	6	278	469	120	120	175	61,2	281	15,050

Zakres zastosowania

Trójnik TA systemu FRIALEN mają zastosowanie jako równoprzelotowe odejście w rurociągach PE-HD.

Zgrzewanie elektrooporowe końców rur przy użyciu trójników TA systemu FRIALEN gwarantuje połączenie szczelne i wzdłużnie wytrzymałe.

Końce rur przeznaczone do zgrzewania powinny być odpowiednio przygotowane zgodnie z ogólnymi instrukcjami montażu (patrz „Instrukcje montażu kształtek FRIALEN przeznaczonych do przyłączy domowych oraz rur przesyłowych o średnicy do d 225”).

Zalety stosowania trójników TA:
Duże głębokości wsuwu dla dobrego podtrzymania rury (przeznaczone do montażu bez uchwytów)
Do średnicy d 63, długość bosego odejścia pozwala na wykonanie dwóch procesów zgrzewania.
Wyjątkowo szerokie strefy zgrzewu
Doskonała stabilność dzięki dużej grubości ścianek
Strefy zimne na brzegach i w środkowej części złączki
Niezatopiona w tworzywie spirala grzewcza zapewnia bezpośrednie doprowadzenie ciepła do powierzchni rury
Wąskie szczeliny poobwodowe dla uzyskania optymalnego docisku w strefie zgrzewania
Bezpiecznie osadzone kontakty sztyftowe
Trwałe oznaczenie partii
Pakowane oddzielnie dla ochrony przed zanieczyszczeniami
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
