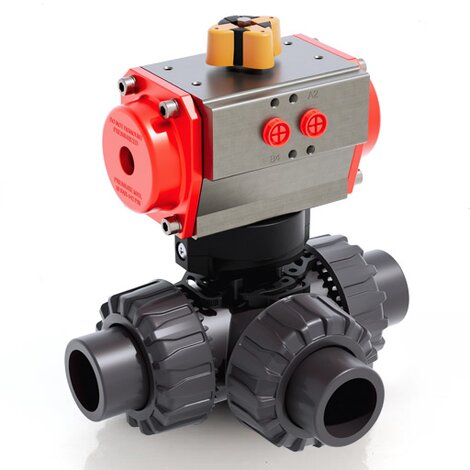

TKDAV/CP SA - ZAWÓR KULOWY 3-DROŻNY DUAL BLOCK® Z SIŁOWNIKIEM PNEUMATYCZNYM
Zawór kulowy 3-drożny DUAL BLOCK® (kula "T", konfiguracja 1) z końcówkami mufowymi do wklejenia wg ASTM wraz z siłownikiem pneumatycznym jednostronnego działania.
Opracowane przez FIP zawory kulowe TKD DUAL BLOCK® prezentują najwyższy standard w projektowaniu armatury z materiałów termoplastycznych. TKD to zawór rozdzielająco-mieszający wyposażony w uniwersalne śrubunki True Union i spełniający najbardziej rygorystyczne wymagania w zastosowaniach przemysłowych.
Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego.
product.detail.headline.features:
- Electric actuator constructed according to FIP specifications; with plastic shell and standard emergency override. Available with voltages from 12 to 240V.
- Rack & pinion type pneumatic actuator constructed according to FIP specifications: fully protected against weather corrosion available in double-acting (DA) or simple-acting normally closed (NC) or normally open (NO) versions. Three different positions according to 2 configurations are possible with T ball: 0°-90°-180° and 0°-90°-270°.
- High surface finish stem with double O-Ring. The double connection key system guarantees solid and reliable actuator torque transmission to the ball.
- Easy to install PowerQuick module for pneumatic or electric actuator fully made of highly robust technopolymer.
- DUAL BLOCK® patented lock system that ensures union nut tightening hold even in severe conditions such as vibrations or heat dilation.
- Ball shutter high surface finish with floating type full passage with T or L port.
EPDM
| Indeks | - | product.detail.attribute.introTextActuatedVersions | Wymiar | Kategoria produktu | System | Materiał | d | DN | PN | E | H | product.detail.attribute.H1 | L | Z | product.detail.attribute.Ra | B | product.detail.attribute.B1 | product.detail.attribute.E1 | product.detail.attribute.E2 | Masa g/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TKDAVSA038E1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 3/8” | 10 | 16 | 54 | 132.19999999999999 | 80 | 19.5 | 93.2 | G1/8" | 145 | 29 | 138 | 75 | 1543 |
| TKDAVSA012E1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 1/2” | 15 | 16 | 54 | 132.19999999999999 | 80 | 23 | 86.2 | G1/8" | 145 | 29 | 138 | 86 | 2143 |
| TKDAVSA034E1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 3/4” | 20 | 16 | 65 | 159.19999999999999 | 100 | 25.5 | 108.2 | G1/4" | 156.5 | 34.5 | 155.5 | 86 | 2386 |
| TKDAVSA100E1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 1” | 25 | 16 | 73 | 174 | 110 | 28.7 | 116.6 | G1/4" | 161 | 39 | 155.5 | 86 | 2659 |
| TKDAVSA114E1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 1” 1/4 | 32 | 16 | 86 | 205 | 131 | 32 | 141 | G1/4" | 194 | 46 | 155.5 | 86 | 3113 |
| TKDAVSA112E1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 1” 1/2 | 40 | 16 | 98 | 227.6 | 148 | 35 | 157.6 | G1/4" | 200 | 52 | 155.5 | 86 | 3460 |
| TKDAVSA200E1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 2” | 50 | 16 | 122 | 267 | 179 | 38.200000000000003 | 190.6 | G1/4" | 217 | 62 | 210 | 94 | 6154 |
FKM
| Indeks | - | product.detail.attribute.introTextActuatedVersions | Wymiar | Kategoria produktu | System | Materiał | d | DN | PN | E | H | product.detail.attribute.H1 | L | Z | product.detail.attribute.Ra | B | product.detail.attribute.B1 | product.detail.attribute.E1 | product.detail.attribute.E2 | Masa g/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TKDAVSA038F1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 3/8” | 10 | 16 | 54 | 132.19999999999999 | 80 | 19.5 | 93.2 | G1/8" | 145 | 29 | 138 | 75 | 1543 |
| TKDAVSA012F1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 1/2” | 15 | 16 | 54 | 132.19999999999999 | 80 | 23 | 86.2 | G1/8" | 145 | 29 | 138 | 86 | 2143 |
| TKDAVSA034F1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 3/4” | 20 | 16 | 65 | 159.19999999999999 | 100 | 25.5 | 108.2 | G1/4" | 156.5 | 34.5 | 155.5 | 86 | 2386 |
| TKDAVSA100F1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 1” | 25 | 16 | 73 | 174 | 110 | 28.7 | 116.6 | G1/4" | 161 | 39 | 155.5 | 86 | 2659 |
| TKDAVSA114F1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 1” 1/4 | 32 | 16 | 86 | 205 | 131 | 32 | 141 | G1/4" | 194 | 46 | 155.5 | 86 | 3113 |
| TKDAVSA112F1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 1” 1/2 | 40 | 16 | 98 | 227.6 | 148 | 35 | 157.6 | G1/4" | 200 | 52 | 155.5 | 86 | 3460 |
| TKDAVSA200F1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 2” | 50 | 16 | 122 | 267 | 179 | 38.200000000000003 | 190.6 | G1/4" | 217 | 62 | 210 | 94 | 6154 |
- Joint system for solvent welding (PVC-U and PVC-C only), for welding (PP-H only), for threading
- Patented SEAT STOP® ball seat carrier system that lets you micro-adjust ball seats and minimise axial force effects
- Easy radial disassembly allowing quick replacement of O-rings and ball seats without any need for tools
- Radial dismounting valve body (True Union) made for PVC-U, PVC-C and PP-H injection moulding equipped with built-in bores for actuation. ISO 9393 compliant test requisites
- Option of disassembling downstream pipes with the valve in the closed position
- High surface finish stem with double O-Ring and double connection key to the ball, equipped with visual ball position indicator for correct handle installation
- Integrated bracket for valve anchoring
- Possibility of installing pneumatic and/or electric actuators thanks to the robust anchor tower for easy and quick automation using the Power Quick module.
