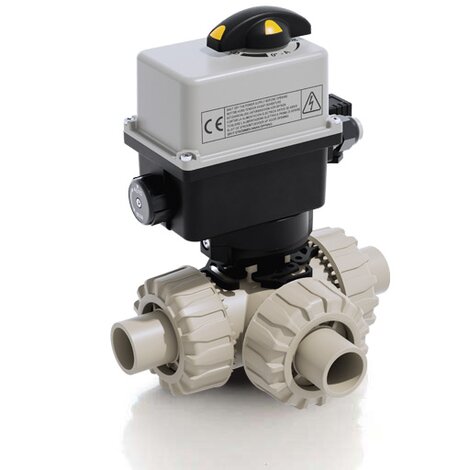

TKDDM/CE 24 V AC/DC - ZAWÓR KULOWY 3-DROŻNY DUAL BLOCK® Z SIŁOWNIKIEM ELEKTRYCZNYM
Zawór kulowy 3-drożny DUAL BLOCK® (kula "T", konfiguracja 1) z końcówkami nyplowymi do zgrzewania mufowego wraz z siłownikiem elektrycznym 24V AC/DC.
Opracowane przez FIP zawory kulowe TKD DUAL BLOCK® prezentują najwyższy standard w projektowaniu armatury z materiałów termoplastycznych. TKD to zawór rozdzielająco-mieszający wyposażony w uniwersalne śrubunki True Union i spełniający najbardziej rygorystyczne wymagania w zastosowaniach przemysłowych.
Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego.
product.detail.headline.features:
- Electric actuator constructed according to FIP specifications; with plastic shell and standard emergency override. Available with voltages from 12 to 240V.
- Rack & pinion type pneumatic actuator constructed according to FIP specifications: fully protected against weather corrosion available in double-acting (DA) or simple-acting normally closed (NC) or normally open (NO) versions. Three different positions according to 2 configurations are possible with T ball: 0°-90°-180° and 0°-90°-270°.
- High surface finish stem with double O-Ring. The double connection key system guarantees solid and reliable actuator torque transmission to the ball.
- Easy to install PowerQuick module for pneumatic or electric actuator fully made of highly robust technopolymer.
- DUAL BLOCK® patented lock system that ensures union nut tightening hold even in severe conditions such as vibrations or heat dilation.
- Ball shutter high surface finish with floating type full passage with T or L port.
EPDM
| Indeks | - | product.detail.attribute.introTextActuatedVersions | Wymiar | Kategoria produktu | System | Materiał | d | DN | PN | E | H | product.detail.attribute.H1 | L | B | product.detail.attribute.B1 | Masa g/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TKDDMEL020E1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 20 | 15 | 10 | 54 | 140 | 80 | 16 | 205 | 29 | 1728 |
| TKDDMEL025E1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 25 | 20 | 10 | 65 | 175 | 100 | 18 | 216 | 34.5 | 1876 |
| TKDDMEL032E1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 32 | 25 | 10 | 73 | 188 | 110 | 20 | 221 | 39 | 2014 |
| TKDDMEL040E1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 40 | 32 | 10 | 86 | 220 | 131 | 22 | 238 | 46 | 2425 |
| TKDDMEL050E1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 50 | 40 | 10 | 98 | 251 | 148 | 25 | 244 | 52 | 2652 |
| TKDDMEL063E1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 63 | 50 | 10 | 122 | 294 | 179 | 29 | 261 | 62 | 3357 |
FKM
| Indeks | - | product.detail.attribute.introTextActuatedVersions | Wymiar | Kategoria produktu | System | Materiał | d | DN | PN | E | H | product.detail.attribute.H1 | L | B | product.detail.attribute.B1 | Masa g/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TKDDMEL020F1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 20 | 15 | 10 | 54 | 140 | 80 | 16 | 205 | 29 | 1728 |
| TKDDMEL025F1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 25 | 20 | 10 | 65 | 175 | 100 | 18 | 216 | 34.5 | 1876 |
| TKDDMEL032F1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 32 | 25 | 10 | 73 | 188 | 110 | 20 | 221 | 39 | 2014 |
| TKDDMEL040F1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 40 | 32 | 10 | 86 | 220 | 131 | 22 | 238 | 46 | 2425 |
| TKDDMEL050F1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 50 | 40 | 10 | 98 | 251 | 148 | 25 | 244 | 52 | 2652 |
| TKDDMEL063F1 | - | Oprócz wersji sterowanych ręcznie zawory TKD są również dostępne w wersji z siłownikiem elektrycznym TKD/CE oraz w wersji z siłownikiem pneumatycznym TKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach TKD/CE i TKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 63 | 50 | 10 | 122 | 294 | 179 | 29 | 261 | 62 | 3357 |
- Joint system for solvent welding (PVC-U and PVC-C only), for welding (PP-H only), for threading
- Patented SEAT STOP® ball seat carrier system that lets you micro-adjust ball seats and minimise axial force effects
- Easy radial disassembly allowing quick replacement of O-rings and ball seats without any need for tools
- Radial dismounting valve body (True Union) made for PVC-U, PVC-C and PP-H injection moulding equipped with built-in bores for actuation. ISO 9393 compliant test requisites
- Option of disassembling downstream pipes with the valve in the closed position
- High surface finish stem with double O-Ring and double connection key to the ball, equipped with visual ball position indicator for correct handle installation
- Integrated bracket for valve anchoring
- Possibility of installing pneumatic and/or electric actuators thanks to the robust anchor tower for easy and quick automation using the Power Quick module.
