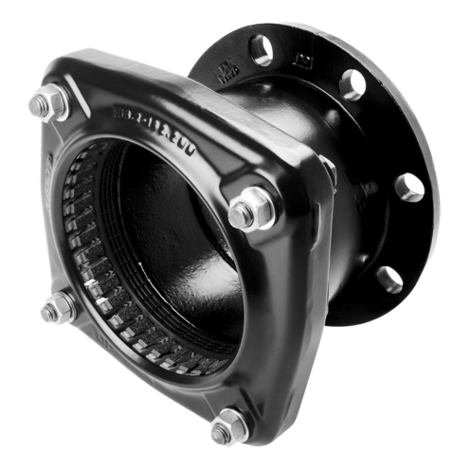

ULTRAGRIP Łączniki kołnierzowe
Łącznik rurowo-kołnierzowy z zabezpieczeniem przed wysunięciem do łączenia rur z różnych materiałów (stali, żeliwa, żeliwa sferoidalnego, azbesto- cementu, PVC, PEHD). Korpus i pierścień wykonane z żeliwa sferoidalnego (GJS-450), powłoka antykorozyjna RILSAN® (PA 11) Śruby, nakrętki ze stali nierdzewnej. Pierścień zaciskowy z POM, wkładki kotwiące z POM powleczonego korundem. Uszczelnienie EPDM lub NBR. Przeznaczone do rur o tolerancji średnic max. 54 mm. Możliwość stosowania w przypadku rur o maksymalnym odchyleniu kątowym 4°. Kołnierz wykonany zgodnie z PN-EN 1092, PN 10/16 .
Przy montażu z rurami PEHD konieczne jest zastosowanie tulei wzmacniającej SSL.
Uszczelnienie EPDM, PN-EN 681-1 / KTW, W270
Maksymalne ciśnienie robocze : ≤ DN300 PN16, > DN300 PN10
| Indeks | DN | DN kołnierza |
PN kołnierza |
Opak. | Paleta | D | L | tmin | tmax | Śruby (szt./rozmiar) |
Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VJ34160 | 40 | 40 | 16/10 | 4 | 96 | 150 | 148 | 65 | 110 | 3 / M12 x 70 HRH | 4,4 |
| VJ33101 | 40 | 50 | 16/10 | 4 | 96 | 165 | 144 | 65 | 110 | 3 / M12 x 70 HRH | 4,5 |
| VJ33102 | 50 | 50 | 16/10 | 1 | 30 | 165 | 153 | 65 | 110 | 3 / M12 x 70 CSX | 4,5 |
| VJ33103 | 65 | 65 | 16/10 | 4 | 96 | 185 | 144 | 65 | 110 | 3 / M12 x 70 HRH | 5,3 |
| VJ33104 | 80 | 80 | 16/10 | 2 | 60 | 200 | 144 | 65 | 110 | 3 / M12 x 70 HRH | 6,3 |
| VJ33105 | 100 | 100 | 16/10 | 2 | 36 | 220 | 192 | 90 | 125 | 3 / M16 x 90 HRH | 10 |
| VJ33106 | 125 | 125 | 16/10 | 2 | 24 | 252 | 173 | 90 | 135 | 3 / M16 x 90 HRH | 10,6 |
| VJ33107 | 150 | 150 | 16/10 | 1 | 18 | 285 | 212 | 90 | 125 | 4 / M16 x 90 HRH | 14,4 |
| VJ33108 | 175 | 200 | 16/10 | 1 | 18 | 340 | 240 | 125 | 165 | 5 / M16 x 90 CSX | 23,9 |
| VJ33109 | 200 | 200 | 16/10 | 1 | 12 | 340 | 240 | 125 | 165 | 5 / M16 x 90 CSX | 25,3 |
| VJ33110 | 250 | 250 | 16/10 | 1 | 4 | 400 | 303 | 125 | 165 | 6 / M16 x 120 HRH | 35,6 |
| VJ33111 | 300 | 300 | 16/10 | 1 | 4 | 470 | 304 | 125 | 200 | 8 / M16 x 120 HRH | 43,7 |
| VJ33112 | 350 | 350 | 16/10 | 1 | 1 | 520 | 313 | 125 | 200 | 9 / M16 x 120 CSX | 51,2 |
| VJ33113 | 400 | 400 | 16/10 | 1 | 1 | 580 | 313 | 125 | 200 | 10 / M16 x 120 CSX | 57,7 |
| VJ33310 | 450 | 400 | 16/10 | 1 | 1 | 580 | 413 | 125 | 200 | 12 / M16 x 120 HRH | 96 |
| VJ33311 | 500 | 500 | 16/10 | 1 | 1 | 715 | 398 | 140 | 215 | 9 / M20 x 150 HRH | 109 |
| VJ33312 | 550 | 500 | 16/10 | 1 | 1 | 715 | 448 | 140 | 215 | 10 / M20 x 150 HRH | 125 |
| VJ33313 | 600 | 600 | 16/10 | 1 | 1 | 840 | 410 | 195 | 255 | 12 / M20 x 150 HRH | 171 |
| VJ33314 | 650 | 600 | 16/10 | 1 | 1 | 840 | 470 | 195 | 255 | 14 / M20 x 150 HRH | 195 |
