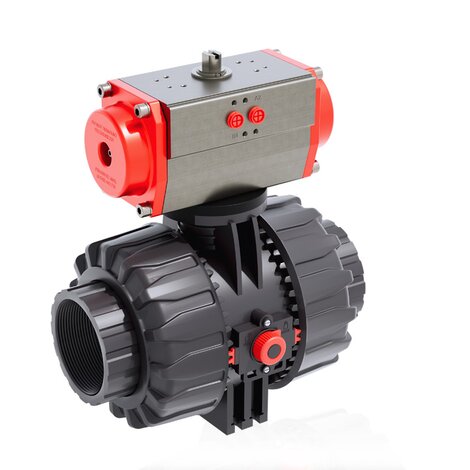

VKDGV/CP NC - ZAWÓR KULOWY 2-DROŻNY DUAL BLOCK® Z SIŁOWNIKIEM PNEUMATYCZNYM
Zawór kulowy 2-drożny DUAL BLOCK® z końcówkami z gwintem wewn. JIS wraz z siłownikiem pneumatycznym jednostronnego działania NC
Opracowane przez FIP zawory kulowe VKD DUAL BLOCK® prezentują najwyższy standard w projektowaniu armatury z materiałów termoplastycznych. VKD to zawór wyposażony w uniwersalne śrubunki True Union i spełniający najbardziej rygorystyczne wymagania w zastosowaniach przemysłowych.
Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego.
product.detail.headline.features:
- Electric actuator constructed according to FIP specifications; with plastic shell and standard emergency override. Available with voltages from 12 to 240V.
- Rack & pinion type pneumatic actuator constructed according to FIP specifications: fully protected against weather corrosion available in double-acting (DA) or simple-acting normally closed (NC) or normally open (NO) versions.
- DUAL BLOCK® patented lock system that ensures union nut tightening hold even in severe conditions such as vibrations or heat dilation.
- Double stem with double O-Rings for ball centring and operating torque reduction. The upper stem is also equipped with a co-moulded steel insert that guarantees high durability and perfect torque transmission between the actuator and ball.
EPDM
| Indeks | - | product.detail.attribute.introTextActuatedVersions | Wymiar | Kategoria produktu | System | Materiał | R | DN | PN | E | H | product.detail.attribute.H1 | L | Z | product.detail.attribute.H2 | product.detail.attribute.Ra | B | product.detail.attribute.B1 | product.detail.attribute.E1 | Masa g/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDGVNC212E | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 2"1/2 | 65 | 10 | 164 | 235 | 133 | 35 | 165 | 210 | G1/4" | 239 | 87 | 94 | 7170 |
| VKDGVNC300E | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 3" | 80 | 10 | 203 | 270 | 149 | 40 | 190 | 228 | G1/4" | 262 | 105 | 104 | 11450 |
| VKDGVNC400E | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 4" | 100 | 10 | 238 | 308 | 167 | 45 | 218 | 280.5 | G1/4" | 295 | 129 | 120 | 17280 |
FKM
| Indeks | - | product.detail.attribute.introTextActuatedVersions | Wymiar | Kategoria produktu | System | Materiał | R | DN | PN | E | H | product.detail.attribute.H1 | L | Z | product.detail.attribute.H2 | product.detail.attribute.Ra | B | product.detail.attribute.B1 | product.detail.attribute.E1 | Masa g/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDGVNC212F | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 2"1/2 | 65 | 10 | 164 | 235 | 133 | 35 | 165 | 210 | G1/4" | 239 | 87 | 94 | 7170 |
| VKDGVNC300F | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 3" | 80 | 10 | 203 | 270 | 149 | 40 | 190 | 228 | G1/4" | 262 | 105 | 104 | 11450 |
| VKDGVNC400F | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PVC-U | 4" | 100 | 10 | 238 | 308 | 167 | 45 | 218 | 280.5 | G1/4" | 295 | 129 | 120 | 17280 |
- Joint system for solvent welding (PVC-U and PVC-C only), for welding (PP-H and PVDF only), for threading and flanging
- Patented SEAT STOP® ball carrier system that lets you micro-adjust ball seats and minimise the axial force effect.
- Easy radial disassembly allowing quick replacement of O-rings and ball seats without any need for tools
- Radial dismounting valve body (True Union) made for PVC-U, PVC-C and PP-H injection moulding equipped with built-in bores for actuation. ISO 9393 compliant test requisites
- Option of disassembling downstream pipes with the valve in the closed position
- Floating full bore ball with high surface finish
- Integrated bracket for valve anchoring
- Possibility of installing a gear box or pneumatic and/or electric actuators by applying an ISO standard bore PP-GR flange
- Stainless steel co-moulded stem, with square section as per ISO 5211.
