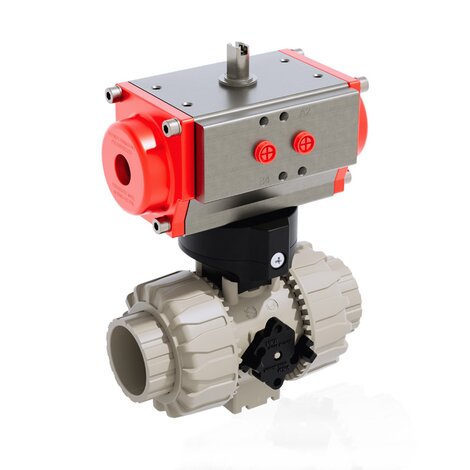

VKDIM/CP DA - ZAWÓR KULOWY 2-DROŻNY DUAL BLOCK® Z SIŁOWNIKIEM PNEUMATYCZNYM
Zawór kulowy 2-drożny DUAL BLOCK® z końcówkami mufowymi do zgrzewania mufowego wraz z siłownikiem pneumatycznym dwustronnego działania
Opracowane przez FIP zawory kulowe VKD DUAL BLOCK® prezentują najwyższy standard w projektowaniu armatury z materiałów termoplastycznych. VKD to zawór wyposażony w uniwersalne śrubunki True Union i spełniający najbardziej rygorystyczne wymagania w zastosowaniach przemysłowych.
Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego.
product.detail.headline.features:
- Electric actuator constructed according to FIP specifications; with plastic shell and standard emergency override. Available with voltages from 12 to 240V.
- Rack & pinion type pneumatic actuator constructed according to FIP specifications: fully protected against weather corrosion available in double-acting (DA) or simple-acting normally closed (NC) or normally open (NO) versions.
- DUAL BLOCK® patented lock system that ensures union nut tightening hold even in severe conditions such as vibrations or heat dilation.
- Double stem with double O-Rings for ball centring and operating torque reduction. The upper stem is also equipped with a co-moulded steel insert that guarantees high durability and perfect torque transmission between the actuator and ball.
EPDM
| Indeks | - | product.detail.attribute.introTextActuatedVersions | Wymiar | Kategoria produktu | System | Materiał | d | DN | PN | E | H | product.detail.attribute.H1 | L | Z | product.detail.attribute.H2 | product.detail.attribute.Ra | B | product.detail.attribute.B1 | product.detail.attribute.E1 | Masa g/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIMDA016E | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 16 | 10 | 10 | 54 | 103 | 65 | 14 | 74,5 | 160 | G1/8" | 135 | 29 | 60.5 | 1090 |
| VKDIMDA020E | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 20 | 15 | 10 | 54 | 103 | 65 | 15 | 73 | 160 | G1/8" | 135 | 29 | 60.5 | 1085 |
| VKDIMDA025E | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 25 | 20 | 10 | 65 | 115 | 70 | 17 | 82 | 138 | G1/8" | 156.5 | 34.5 | 75 | 1361 |
| VKDIMDA032E | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 32 | 25 | 10 | 73 | 128 | 78 | 19 | 90 | 138 | G1/8" | 161 | 39 | 75 | 1441 |
| VKDIMDA040E | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 40 | 32 | 10 | 86 | 146 | 88 | 23 | 100 | 155.5 | G1/4" | 194 | 46 | 86 | 2256 |
| VKDIMDA050E | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 50 | 40 | 10 | 98 | 164 | 93 | 24 | 117 | 155.5 | G1/4" | 200 | 52 | 86 | 2458 |
| VKDIMDA063E | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 63 | 50 | 10 | 122 | 199 | 111 | 28 | 144 | 155.5 | G1/4" | 217 | 62 | 86 | 2907 |
FKM
| Indeks | - | product.detail.attribute.introTextActuatedVersions | Wymiar | Kategoria produktu | System | Materiał | d | DN | PN | E | H | product.detail.attribute.H1 | L | Z | product.detail.attribute.H2 | product.detail.attribute.Ra | B | product.detail.attribute.B1 | product.detail.attribute.E1 | Masa g/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VKDIMDA016F | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 16 | 10 | 10 | 54 | 103 | 65 | 14 | 74,5 | 160 | G1/8" | 135 | 29 | 60.5 | 1090 |
| VKDIMDA020F | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 20 | 15 | 10 | 54 | 103 | 65 | 15 | 73 | 160 | G1/8" | 135 | 29 | 60.5 | 1085 |
| VKDIMDA025F | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 25 | 20 | 10 | 65 | 115 | 70 | 17 | 82 | 138 | G1/8" | 156.5 | 34.5 | 75 | 1361 |
| VKDIMDA032F | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 32 | 25 | 10 | 73 | 128 | 78 | 19 | 90 | 138 | G1/8" | 161 | 39 | 75 | 1441 |
| VKDIMDA040F | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 40 | 32 | 10 | 86 | 146 | 88 | 23 | 100 | 155.5 | G1/4" | 194 | 46 | 86 | 2256 |
| VKDIMDA050F | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 50 | 40 | 10 | 98 | 164 | 93 | 24 | 117 | 155.5 | G1/4" | 200 | 52 | 86 | 2458 |
| VKDIMDA063F | - | Oprócz wersji sterowanych ręcznie zawory VKD są również dostępne w wersji z siłownikiem elektrycznym VKD/CE oraz w wersji z siłownikiem pneumatycznym VKD/CP. Trwałe połączenie zaworu z napędem gwarantuje specjalny adapter FIP Power Quick w całości wykonany z technopolimeru PP-GR. Siłowniki zastosowane w zaworach VKD/CE i VKD/CP zostały dobrane przez FIP zgodnie z obowiązującymi przepisami oraz z uwzględnieniem wszelkich wymogów technicznych. FIP gwarantuje najwyższą jakość i niezawodność tych zaworów dzięki testom fabrycznym, know-how i wiedzy eksperckiej wykorzystywanej na każdym etapie procesu produkcyjnego. | - | Automatyka | Automatyka | PP-H | 63 | 50 | 10 | 122 | 199 | 111 | 28 | 144 | 155.5 | G1/4" | 217 | 62 | 86 | 2907 |
- Joint system for solvent welding (PVC-U and PVC-C only), for welding (PP-H and PVDF only), for threading and flanging
- Patented SEAT STOP® ball carrier system that lets you micro-adjust ball seats and minimise the axial force effect.
- Easy radial disassembly allowing quick replacement of O-rings and ball seats without any need for tools
- Radial dismounting valve body (True Union) made for PVC-U, PVC-C and PP-H injection moulding equipped with built-in bores for actuation. ISO 9393 compliant test requisites
- Option of disassembling downstream pipes with the valve in the closed position
- Floating full bore ball with high surface finish
- Integrated bracket for valve anchoring
- Possibility of installing a gear box or pneumatic and/or electric actuators by applying an ISO standard bore PP-GR flange
- Stainless steel co-moulded stem, with square section as per ISO 5211.
