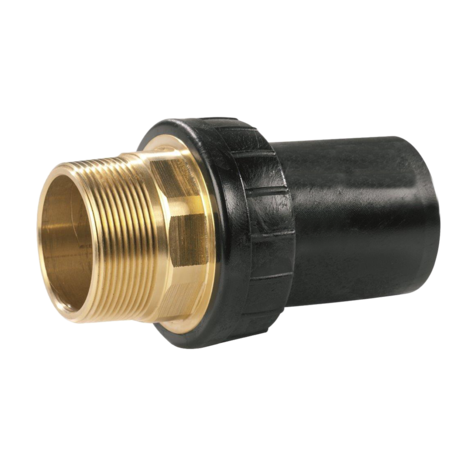

Adaptory PE-HD/mosiądz z gwintem zewnętrznym
Zwarta konstrukcja. Strona z PE-HD jako bosa końcówka umożliwia montaż niezależny od położenia oraz homogeniczne połączenie ze wszystkimi pasującymi kształtkami FRIALEN®. Część z mosiądzu trwale osadzona w PE-HD i zabezpieczona przed przekręcaniem.
Inne wymiary gwintów na zapytanie.
Wersja bezołowiowa dostępna na zapytanie
PE 100 SDR 11
Maksymalne ciśnienie robocze 16 bar (woda)/5 bar (gaz)

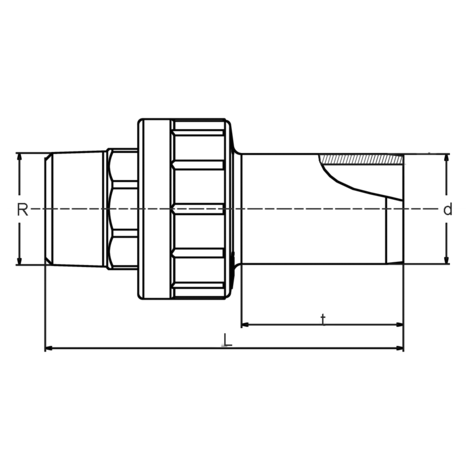

| Indeks | d | Opak. | Paleta | R | L | t | SW | Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|
| 616604 | 20 | 80 | 4200 | 1/2" | 95 | 41 | 22 | 0,100 |
| 616605 | 25 | 60 | 3600 | 3/4" | 90 | 44 | 28 | 0,150 |
| 616152 | 32 | 36 | 1800 | 1" | 105 | 56 | 35 | 0,240 |
| 616160 | 40 | 20 | 1200 | 1" | 90 | 56 | 35 | 0,290 |
| 616153 | 40 | 20 | 1200 | 1 1/4" | 120 | 56 | 44 | 0,400 |
| 616154 | 50 | 16 | 960 | 1 1/2" | 125 | 57 | 50 | 0,520 |
| 616610 | 63 | 10 | 540 | 1 1/2" | 135 | 63 | 50 | 0,620 |
| 616155 | 63 | 10 | 540 | 2" | 140 | 63 | 62 | 0,730 |
| 616612 | 75 | 10 | 300 | 2 1/2" | 155 | 70 | 77 | 1,200 |
| 616613 | 90 | 6 | 180 | 3" | 170 | 78 | 90 | 1,600 |
| 616614 | 110 | 4 | 120 | 4" | 200 | 87 | 115 | 2,900 |
| 616664 | 125 | 4 | 120 | 4" | 200 | 92 | 115 | 2,950 |
Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie.
Rejestracja DVGW-nr
DW-7511CR0155
DG-7521CR0172
Gwint mosiężny wykony z materiału CW612N lub CW617N.
Inne wykonanie mosiężne na zapytanie.
Zakres zastosowania
Adaptor UAN służy do łączenia metalowych elementów konstrukcyjnych, które posiadają połączenie skręcane np. zaworów na przyłączu HD-PE. Nadaje się do instalacji wodnych, gazowych lub do zastosowań przemysłowych. Wersja z bosym końcem z PE umożliwia montaż w dowolnym miejscu i jednolite połączenie z wszystkimi odpowiednimi złączkami FRIALEN (z wyjątkiem złączek FRIALONG).
Połączenie gwintowane jest zgodne z DIN EN 10226-1.
Instrukcja montażu
Zazwyczaj należy rozpocząć od zmontowania połączenia skręcanego, ponieważ siły skręcające związane z montażem nie powinny działać na połączoną rurę PE. Siły dokręcające należy wprowadzać poprzez specjalnie zaprojektowane miejsce na klucz płaski na półśrubunku.
Zgrzewanie bosego końca adaptora przy użyciu mufy FRIALEN gwarantuje połączenie szczelne i wzdłużnie wytrzymałe
Zgrzewanie powinno być odpowiednio przygotowane zgodnie z ogólnymi instrukcjami montażu (patrz „Instrukcje montażu kształtek FRIALEN przeznaczonych do przyłączy domowych oraz rur przesyłowych o średnicy do d 225”). Przygotowanie do zgrzewania obejmuje usunięcie warstwy utlenionej i oczyszczenie końców rur.
Zalety stosowania adaptora UAN:
Bosy koniec PE 100 – kontrolowana jakość
Sprawdzona i kontrolowana jakość mosiądzu
Montaż niezależnie od lokalizacji, duża elastyczność poprzez bosy koniec PE
Możliwość stosowania z wszystkimi złączkami FRIALEN o identycznych wymiarach(za wyjątkiem mufy FRIALONG)
Uniwersalna możliwość łączenia z całym asortymentem FRIALEN
Bosy koniec HD-PE przygotowany do montażu bez uchwytów trzymających rury, zaprojektowany do muf FRIALEN
Połączenie odporne na rozciąganie
Strona mosiężna połączona szczelnie z bosym końcem PE, odporna na odkształcenia
Półśrubek dla wygodnego montażu na mosiężnym gwincie zewnętrznym
Łatwa wymiana elementów skręcanych
Zwarta konstrukcja
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability).
Warstwa utleniona może być usuwana przy pomocy obieraków obrotowych
