Adaptory studni betonowej

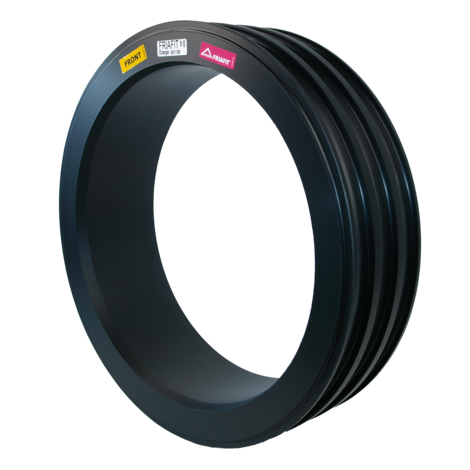

Element łączący prefabrykowany otwór studni betonowej z mufą wsuwaną AEM. Wytłoczone żebra kotwiące (o profilu T) wokół całej szerokości dla bezpiecznego usadowienia w betonie. Przygotowana wewnętrzna powierzchnia zapewnia szczelność systemu z mufą wsuwaną AEM. Stabilna średnica wewnętrzna, ze względu na dużą grubość ścianki. Połączenie w jednej płaszczyźnie (wewnątrz i na zewnątrz) przy dnie betonowego otworu (DIN V4034).
PE 100
Maksymalne ciśnienie próby szczelności wg PN EN 1610 - 0,5 bar
| Indeks | d1 | Średnica rury |
Opak. | Paleta | D | L | Masa kg/szt. |
|---|---|---|---|---|---|---|---|
| 680401 | 134 | 110 | 12 | 96 | 200 | 135 | 1,690 |
| 680402 | 190 | 160 | 8 | 64 | 250 | 135 | 1,930 |
| 680403 | 218 | 180 | 6 | 48 | 280 | 135 | 2,250 |
| 680404 | 250 | 200 | 4 | 32 | 315 | 135 | 2,720 |
| 680405 | 280 | 225 250 | 4 | 32 | 355 | 135 | 3,690 |
| 680407 | 316 | 280 | 4 | 32 | 400 | 135 | 4,810 |
| 680408 | 357 | 315 | 1 | 18 | 450 | 135 | 6,160 |
| 680409 | 402 | 355 | 1 | 18 | 500 | 135 | 7,350 |
| 680410 | 452 | 400 | 1 | 12 | 560 | 135 | 9,280 |
| 680411 | 502 | 450 | 3 | 6 | 630 | 135 | 12,660 |
| 680414 | 562 | 500 | 3 | 6 | 670 | 135 | 11,300 |
| 680412 | 628 | 560 | 3 | 6 | 710 | 135 | 8,760 |
| 680413 | 713 | 630 | 3 | 6 | 800 | 135 | 10,700 |
Uwaga: Przy montażu rur ≥ d 710 prosimy o kontakt z naszym działem technicznym
Uwaga: Przy montażu rur ≥ d 710 prosimy o kontakt z naszym działem technicznym
Systemy rur kanalizacyjnych są dobrami o wysokiej wartości, które muszą być utrzymywane przez długi czas. Rosnące wymagania stawiane publicznym sieciom kanalizacyjnym wymagają zastosowania materiałów, które spełniają te kryteria. Rury kanalizacyjne HDPE są od wielu lat szczelnie łączone za pomocą systemu kanalizacyjnego FRIAFIT HDPE, zabezpieczone przed tarciem i na wrastające korzenie.
Zakres zastosowania

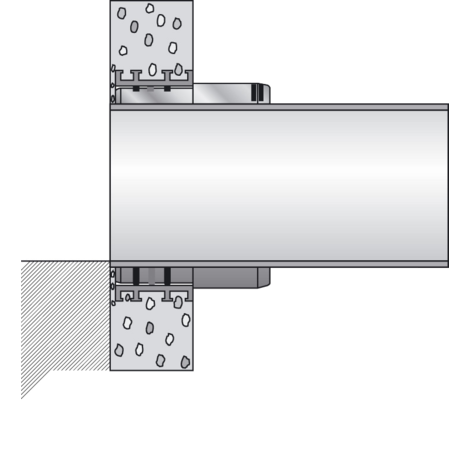

Adaptor do studzienek kanalizacyjnych ASF jest elementem łączącym pomiędzy betonową studnią rewizyjną wg DIN 4034 a mufą wsuwaną FRIAFIT AEM.
Instrukcja montażu
ASF jest z reguły instalowany w zakładach betoniarskich podczas produkcji studni rewizyjnych. Zastosowanie
ASF jest możliwe również na lokalnych betonowych studniach rewizyjnych.
Adaptor studni betonowej ASF jest montowany zgodnie z ogólnymi wymaganiami montażowymi (patrz „Instrukcje montażu FRIAFIT- system kanalizacyjny”).
Zalety stosowania adaptora studni betonowej ASF
ASF jest odporną na korozję częścią konstrukcyjną z HDPE
Doskonała stabilność dzięki dużej grubości ścianek
Żebra kotwiące na całej szerokości zapewniają prawidłowe i szczelne zakotwienie w betonie
Szerokość elementu i połączenie HDPE/beton odpowiadają normie DIN 4034
Zdefiniowany obszar wewnętrzny dla niezawodnego uszczelnienia systemu (AEM)
Do późniejszego montażu w komorach z cegłieł opracowano dłuższą wersję ASFL (L = 250 mm)
