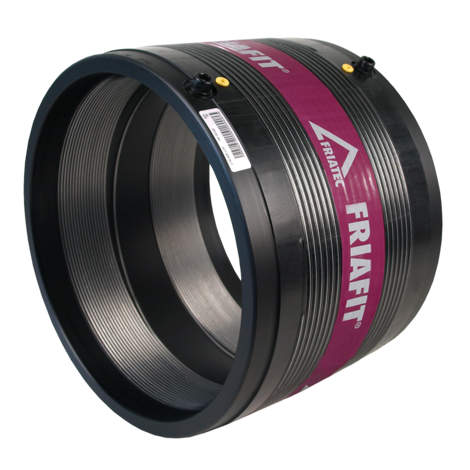

Mufy SDR 17
Do łączenia rur HD-PE w ciśnieniowych oraz grawitacyjnych systemach kanalizacyjnych i wody pitnej. Niezatopiona w tworzywie spirala grzewcza, w celu optymalizacji przekazywania ciepła, duże głębokości wsuwu,wyjątkowo szerokie strefy zgrzewu jak również zapobiegające wypływaniu stopionego materiału zimne strefy na brzegach i w środku mufy. Możliwośćzgrzewania bez stosowania uchwytów trzymających rury. Z wizualnym wskaźnikiem zgrzewu.
PE 100 SDR 17
Maksymalne ciśnienie robocze 10 bar (woda, kanalizacja)
| Indeks | d | Opak. | Paleta | D | L | t | Masa kg/szt. |
|
|---|---|---|---|---|---|---|---|---|
| 680001 | 110 | 24 | 192 | 130 | 160 | 80 | 0,540 | |
| 680013 | 125 | 22 | 176 | 146 | 160 | 80 | 0,630 | |
| 680002 | 160 | 12 | 96 | 184 | 180 | 90 | 1,100 | |
| 680003 | 180 | 8 | 64 | 207 | 180 | 90 | 1,320 | |
| 680004 | 200 | 1 | 75 | 236 | 180 | 90 | 2,070 | |
| 680005 | 225 | 1 | 52 | 263 | 200 | 100 | 2,760 | |
| 680006 | 250 | 1 | 44 | 282 | 220 | 110 | 2,200 | |
| 680007 | 280 | 1 | 32 | 316 | 220 | 110 | 3,700 | |
| 680008 | 315 | 1 | 24 | 355 | 220 | 110 | 4,750 | |
| 680009 | 355 | 1 | 24 | 400 | 220 | 110 | 5,900 | |
| 680010 | 400 | 1 | 12 | 450 | 220 | 110 | 7,400 | |
| 680011 | 450 | 1 | 6 | 506 | 270 | 135 | 11,310 | |
| 1 | 680012 | 500 | 1 | 4 | 562 | 270 | 135 | 14,750 |
Przy montażu muf na Close-Fit-Liner prosimy o kontakt z naszym działem technicznym.
DVGW-nr DV-8606BO6114 and DV-8611BO6115
Systemy rur kanalizacyjnych są dobrami o wysokiej wartości, które muszą być utrzymywane przez długi czas. Rosnące wymagania stawiane publicznym sieciom kanalizacyjnym wymagają zastosowania materiałów, które spełniają te kryteria. Rury kanalizacyjne HDPE są od wielu lat szczelnie łączone za pomocą systemu kanalizacyjnego FRIAFIT HDPE, zabezpieczone przed tarciem i na wrastające korzenie.
Zakres zastosowania
Mufy AM -FRIAFIT gwarantują połączenie szczelne i wzdłużnie wytrzymałe.
Dodatkowe możliwości zastosowania:P>
Integracja adaptorów w istniejącym systemie rur
Połączenie rurociągów w punktach stałych lub podtrzymujących
Wzmocnienie/uszczelnienie miejscowych uszkodzeń rur.
Instrukcja montażu
Zgrzewanie końców rur przy użyciu muf AM systemu FRIAFIT gwarantuje połączenie szczelne i wzdłużnie wytrzymałe.
Końce rur przeznaczone do zgrzewania powinny być odpowiednio przygotowane zgodnie z ogólnymi instrukcjami montażu (patrz „Instrukcje montażu FRIAFIT- system kanalizacyjny”). Przygotowanie do zgrzewania obejmuje usunięcie warstwy utlenionej i oczyszczenie końców rur.
W celu zniwelowania ewentualnej szczeliny (> 1 mm, max. 3 mm) pomiędzy mufą a rurą, od d 560 należy użyć dodatkowego kodu kreskowego podgrzewania wstępnego (patrz: odpowiednie instrukcje).
Do usunięcia warstwy utlenionej służy obierak FWSG, który umożliwia równomiernie zeskrobanie i odpowiednie przygotowanie powierzchni przeznaczonej do zgrzewania..
Zalety stosowania muf AM:
Zapewnia szczelne, wzdłużnie mocne i odporne na przerosty korzeni połączenia
Niezatopiona w tworzywie spirala grzewcza zapewnia bezpośrednie doprowadzenie ciepła do powierzchni rury.
Duże głębokości wsuwu dla dobrego podtrzymania rury (przeznaczone do montażu bez uchwytów)
Wyjątkowo szerokie strefy zgrzewu
Krótki czas zgrzewania,krótki czas chłodzenia
Stefy zimne na brzegach i w środkowej części złączki
Mufa przesuwna bez ogranicznika wsuwu.
Wypływki kontrolne dla wizualnej kontroli zgrzewu
Dla średnic od 250: Zewnętrze wzmocnienie w celu uzyskania optymalnego docisku podczas zgrzewania
Dla średnic od d 560: technika podgrzewania wstępnego do optymalnego niwelowania szczeliny pomiędzy rurą a mufą
W pełni automatyczny proces zgrzewania poprzez kod kreskowy z rurami HDPE od SDR33 do SDR17 z uwzględnieniem temperatury otoczenia(kompensacja temperatury)
