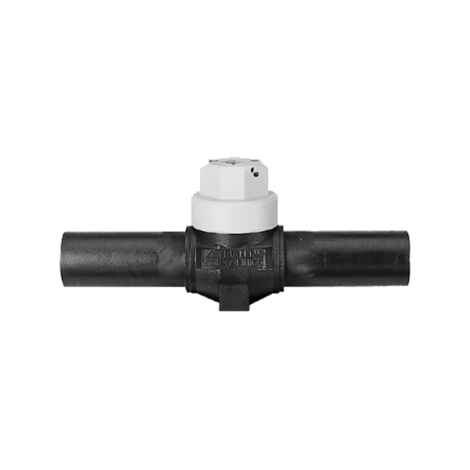

Zawory kulowe z PE-HD, ¼ obrotu
Zwarta konstrukcja z PE-HD z możliwością montażu przy użyciu muf FRIALEN® - MB/UB. Nie są konieczne dodatkowe środki ochrony antykorozyjnej. Ustawienie w pozycji otwartej i zamkniętej ze zdefiniowanym ogranicznikiem. Bezobsługowy,uruchamiany przedłużką (np. FRIALEN-BS)kurek odcinający.
Część odcinająca przepływ di.
Prosimy o zapoznanie się z krajowymi wymaganiami dotyczącymi komponentów mających kontakt z wodą pitną. Zalecamy KHW z uszczelnieniem EPDM do zastoswań wodnych.
PE 100 SDR 11
Maksymalne ciśnienie robocze 10 bar (gaz)

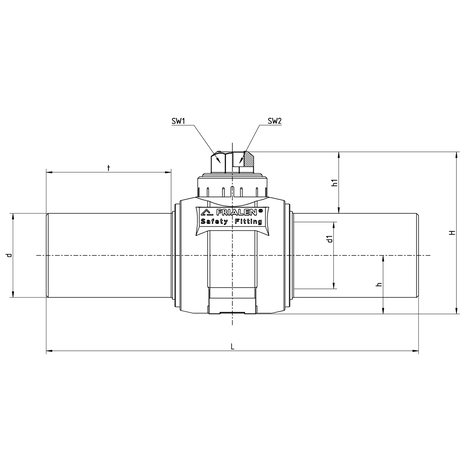

| Indeks | d | d1 | Opak. | Paleta | L | t | h | h1 | sw1 | sw2 | H | Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 612490 | 32 | 24 | 1 | 170 | 310 | 96 | 40 | 82 | 50 x 50 | 20 | 138 | 0,650 |
| 612497 | 40 | 24 | 1 | 170 | 310 | 96 | 40 | 78 | 50 x 50 | 20 | 138 | 0,700 |
| 612492 | 50 | 24 | 1 | 170 | 310 | 96 | 40 | 73 | 50 x 50 | 20 | 138 | 0,750 |
| 612494 | 63 | 43 | 1 | 50 | 410 | 128 | 67 | 96,5 | 50 x 50 | 25 | 195 | 2,380 |
| 612495 | 90 | 67 | 1 | 24 | 553 | 154 | 87 | 109 | 50 x 50 | 25 | 241 | 4,700 |
| 612493 | 110 | 67 | 1 | 24 | 553 | 154 | 87 | 99 | 50 x 50 | 25 | 241 | 5,100 |
| 612496 | 125 | 67 | 1 | 24 | 553 | 154 | 87 | 91,5 | 50 x 50 | 25 | 241 | 5,400 |
| 612483 | 160 | 98 | 1 | 8 | 539 | 202 | 130 | 122 | 50 x 50 | 25 | 332 | 12,000 |
| 615309 | 180 | 98 | 1 | 8 | 539 | 202 | 130 | 112 | 50 x 50 | 25 | 332 | 13,100 |
| 612480 | 200 | 98 | 1 | 8 | 539 | 202 | 130 | 102 | 50 x 50 | 25 | 332 | 14,120 |
| 616186 | 225 | 98 | 1 | 8 | 539 | 202 | 130 | 89,5 | 50 x 50 | 25 | 332 | 15,000 |
Złączki eletrooporowe FRIALEN mogą być zgrzewane z rurami o SDR 11 do SDR 17.6. Minimalna grubość ścianki s min ≥ 3 mm. Inne grubości ścianki na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie.
Rejestracja DVGW Nr:: DG-8631AU2251 i DG-8631AU2252
Zakres zastosowania
Zawory kulowe KHP z uszczelnieniem NBR systemu FRIALEN służą jako armatura odcinająca zarówno do sieci jak i w przypadku przyłączy domowych. Zawory kulowe KHP mogą być stosowane w sieciach gazowych i rurociągach sprężonego powietrza.
Zawory kulowe KHP są zamykane i otwierane o 1/4 obrotu za pomocą przedłużki BS. Przedłużka teleskopowa BS umożliwiająca uruchamianie armatury ze skrzynki ulicznej jest optymalnie dostosowana do zaworu KHP. Więcej informacji znajduje się na stronie 2 lub w karcie katalogowej przedłużki BS nr 22/00.
Instrukcja montażu
Montaż zaworu kulowego KHP przy użyciu muf, kolan lub trójników poprzez zgrzewanie z końcówkami zaworu. Zawór KHP ma zastosowanie zarówno jako armatura odcinająca w sieciach, jak również w przyłączach domowych.
Zgrzewanie rur z PE-HD z wykorzystaniem systemu FRIALEN gwarantuje połączenie – szczelne i wzdłużnie wytrzymałe.
Końcówki należy wcześniej przygotować zgodnie z ogólnymi instrukcjami montażu (Zobacz “Instrukcje montażu” dla złączek systemu FRIALEN do przyłączy domowych i rur przesyłowych do d 225). Przygotowanie obejmuje usunięcie warstwy utlenionej i oczyszczenie rury.
Przed zgrzewaniem należy się upewnić, że zawór KHP jest ułożony odpowiednio do sposobu uruchamiania i możliwe będzie odpowiednie dopasowanie przedłużki BS.
Zalety stosowania zaworu kulowego KHP:
Zawór kulowy KHP umożliwia kompletne zgrzewanie sieci wykonanej z HD-PE, bez konieczności przejścia na inne materiały lub użycia połączeń kołnierzowych
Kolejny krok w kierunku systemów wyłącznie z PE
Odporne na obciążenia gnące dzięki zastosowaniu tzw. pływającej kuli oraz uszczelnieniom wzdłuż osi kuli w specjalnym prowadzeniu
Brak osadów na obszarach wewnętrznych, odporne na reakcje chemiczne i elektryczne
Nie jest wymagane zabezpieczenie przed korozją
Szczególnie małe straty ciśnienia, optymalne natężenie przepływu
ment rozruchowy, mała waga
Szczególnie długie końcówki umożliwiają powtórne zgrzanie
Uruchamianie zaworu KHP przy użyciu przedłużki teleskopowej
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
