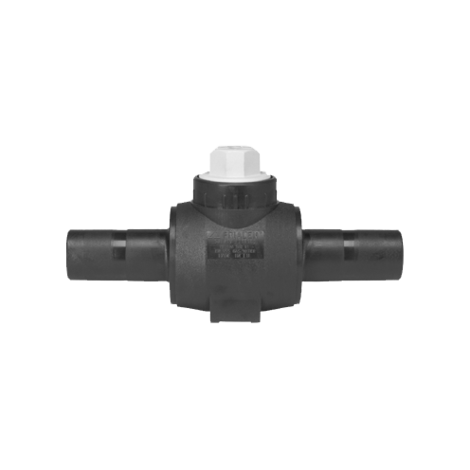

Zawory kulowe z PE-HD, ¼ obrotu, pełny przepływ
Zwarta konstrukcja z PE-HD z możliwością montażu przy użyciu muf FRIALEN® - MB/UB. Pełny przepływ zaworu, odpowiadający wewnętrznej średnicy rury. Nie są konieczne dodatkowe środki ochrony antykorozyjnej. Ustawienie w pozycji otwartej i zamkniętej ze zdefiniowanym ogranicznikiem.Bezobsługowy, uruchamiany przedłużką (np. FRIALEN® - BS) kurek odcinający.
Prosimy o zapoznanie się z krajowymi wymaganiami dotyczącymi komponentów mających kontakt z wodą pitną. Zalecamy KHW z uszczelnieniem EPDM do zastoswań wodnych
PE 100 SDR 11
Maksymalne ciśnienie robocze 10 bar (gaz)
| Indeks | d | d1 | Opak. | Paleta | L | t | h | h1 | sw1 | sw2 | H | Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 616470 | 20 | 24 | 1 | 100 | 310 | 98 | 40 | 88 | 50 x 50 | 20 | 138 | 0,650 |
| 616471 | 25 | 24 | 1 | 170 | 310 | 98 | 40 | 85,5 | 50 x 50 | 20 | 138 | 0,650 |
| 616176 | 32 | 34 | 1 | 100 | 324 | 108 | 48 | 92 | 50 x 50 | 20 | 156 | 0,650 |
| 616177 | 40 | 34 | 1 | 100 | 324 | 108 | 48 | 88 | 50 x 50 | 20 | 156 | 0,700 |
| 616178 | 50 | 51 | 1 | 50 | 405 | 129 | 70 | 109 | 50 x 50 | 25 | 204 | 2,220 |
| 616179 | 63 | 51 | 1 | 50 | 410 | 134 | 70 | 104,5 | 50 x 50 | 25 | 206 | 2,380 |
| 616180 | 90 | 98 | 1 | 18 | 577 | 173 | 118 | 130 | 50 x 50 | 25 | 293 | 7,100 |
| 616181 | 110 | 98 | 1 | 18 | 577 | 173 | 118 | 120 | 50 x 50 | 25 | 293 | 7,000 |
| 616182 | 125 | 98 | 1 | 18 | 577 | 173 | 118 | 112,5 | 50 x 50 | 25 | 293 | 5,400 |
Złączki eletrooporowe FRIALEN mogą być zgrzewane z rurami o SDR 11 do SDR 17.6. Minimalna grubość ścianki s min ≥ 3 mm. Inne grubości ścianki na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie.
Rejestracja DVGW Nr:: DG-8631AU2251 i DG-8631AU2252
Zakres zastosowania
Zawory kulowe KH z uszczelnieniem NBR systemu FRIALEN służą jako armatura odcinająca zarówno do sieci jak i w przypadku przyłączy domowych. Zawory kulowe KH mogą być stosowane w sieciach gazowych i rurociągach sprężonego powietrza.
Zawory kulowe KH są zamykane i otwierane o 1/4 obrotu za pomocą przedłużki BS. Przedłużka teleskopowa BS umożliwiająca uruchamianie armatury ze skrzynki ulicznej jest optymalnie dostosowana do zaworu KH. Więcej informacji znajduje się na stronie 2 lub w karcie katalogowej przedłużki BS nr 22/00.
Instrukcja montażu
Montaż zaworu kulowego KHP przy użyciu muf, kolan lub trójników poprzez zgrzewanie z końcówkami zaworu. Zawór KHP ma zastosowanie zarówno jako armatura odcinająca w sieciach, jak również w przyłączach domowych.
Zgrzewanie rur z PE-HD z wykorzystaniem systemu FRIALEN gwarantuje połączenie – szczelne i wzdłużnie wytrzymałe.
Końcówki należy wcześniej przygotować zgodnie z ogólnymi instrukcjami montażu (Zobacz “Instrukcje montażu” dla złączek systemu FRIALEN do przyłączy domowych i rur przesyłowych do d 225). Przygotowanie obejmuje usunięcie warstwy utlenionej i oczyszczenie rury.
Przed zgrzewaniem należy się upewnić, że zawór KHP jest ułożony odpowiednio do sposobu uruchamiania i możliwe będzie odpowiednie dopasowanie przedłużki BS.
Zalety stosowania zaworu kulowego KH:
Zawór kulowy KHP umożliwia kompletne zgrzewanie sieci wykonanej z HD-PE, bez konieczności przejścia na inne materiały lub użycia połączeń kołnierzowych
Kolejny krok w kierunku systemów wyłącznie z PE
Odporne na obciążenia gnące dzięki zastosowaniu tzw. pływającej kuli oraz uszczelnieniom wzdłuż osi kuli w specjalnym prowadzeniu
Brak osadów na obszarach wewnętrznych, odporne na reakcje chemiczne i elektryczne
Nie jest wymagane zabezpieczenie przed korozją
Optymalna hydraulika dzięki prześwitowi równemu prześwitowi rury, które zapewniają swobodny przepływ i optymalne natężenie przepływu
Niski moment rozruchowy, mała waga
Szczególnie długie końcówki umożliwiają powtórne zgrzanie

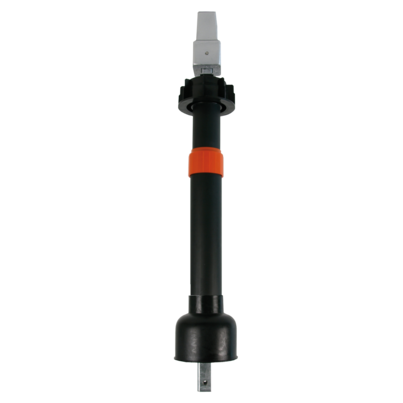

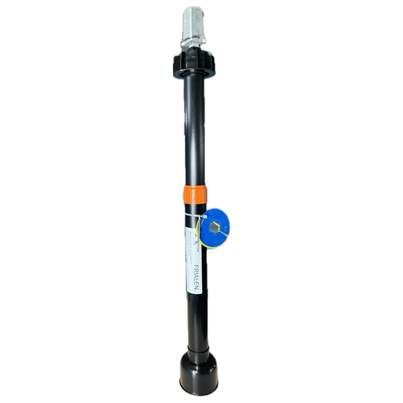

Uruchamianie zaworu KH przy użyciu przedłużki teleskopowej
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
